سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000

توضیحات کلی کیس ورک استیشن W10000 :

کیس ورک استیشن W10000 ، یک پک جمع و جور برای یک تیم متخصص.

این کیس ورک استیشن در رده پردازش سنگین، برای اهداف متنوع، بزرگ و مشخصی از رندر، پردازش و شبیه سازی در نرم افزارهای سه بعدی ۳D و دو بعدی ۲D یا محاسبات عددی مورد استفاده قرار می‌گیرد. سیستم ورک استیشن W10000 یک کیس حرفه‌ای برای آن دسته از خریدارانی تعریف شده که همزمان به دنبال یک راهکار پایدارِ حرفه ای مهندسی با ابعاد غیر معمول و سرعت کم نظیر هستند.

در ادامه به توضیح قطعات و کاربریاین سیستم حرفه ای اشاره می‌کنیم، ولی یک موضوع را همین اول بهتر است برای مخاطب روشن کنم و آن هم اینکه این سیستم از لحاظ عددی و روی کاغذ نه، بلکه بصورت کاربردی به کارِ چه کسانی می آید و چرایی آن را هم میخواهم توضیح دهم، ولی اینجا بگوییم که ما به توضیح قطعات بصورت تکی نخواهیم پرداخت، بلکه گزینه هایی را مشخص میکنیم و علت نیاز شما را به آنها را هم مشخص خواهیم کرد.

انتخاب هیجانی یا بهینه :

انتخاب هیجانی :

حال سوال مشخصی پیش می آید که کامپیوتر W10000 مناسب چه گروه هایی از کاربران نخواهد بود؟ یا بهتر است از هول حلیم و اعداد بزرگ درون دام فروشندگان حرفه ای نیوفتید.

یک سیستم حرفه ای با کاربری آن مشخص می شود و در اولین قدم باید مشخص کنید که (شما چه کاربری هستید؟).

1. مشتریان کیس ورک استیشن W10000 دکمه ها که از کاربران سیستم های عمومی، اداری و گشت و گذار اینترنتی یا همان کلاس بیزینس نیستند و اگر کاربری شما از این موارد است شما را به بخش کیس های اسمبل کارخانه یا کامپیوتر های بدون کیس یا All in One دعوت می‌کنم.
2. نسبت هزینه ها به خروجی این سیستم به هیچ عنوان برای گیمر ها مقرون به صرفه نخواهد بود و کسانی که می‌خواهند کامپیوتر را برای گیم‌های حرفه ای اسمبل کنند، به بخش سیستم های گیمینگ راهنمایی می‌کنم.
3. جالب اینجاست که این سیستم برای کسانی که به تکنولوژی سیستم تصحیح خطای حافظه یا ECC Memory احتیاجی ندارند نیز مناسب نخواهد بود. خیلی راحت تر میتوان گفت که اگر پایداری محاسبات، سرعت، حجم و دقت بسیار بالا معیار اصلی سیستم شما نیست، این سیستم را خیلی پیشنهاد نمی‌کنیم.

انتخاب بهینه :

حال میپرسیم که کیس ورک استیشن W10000 بصورت مشخص برای چه گروهی اسمبل میشود.

1. کاربرانی با نیاز تعداد هسته و حجم کش بسیار بزرگ.
2. تمامی کاربرانی که رندرهای انیمیشنی دارند و گرافیک در تعداد سه یا چهارتایی از نوع SLI/NVLink یا CrossFire نیاز دارند.
3. تدوین گران و ادیتورهای پروژه های سینمایی حرفه ای، حتی در رزلوشن ۴K~12K با حجم، جزئیات و تایم لاین بالا.
4. کاربرانی با نیاز پردازش داده های پزشکی، فیزیک، شیمی و ریاضیات با اعدادی به بزرگی ستارگان در اخترشناسی و تحلیل ذرات نانو در لابراتوار ها و آزمایش کانی ها در یک آزمایشگاه.
5. کاربرانی با بیش از ۱~۳۲ مانیتور ۴K~12K برای Viewport هایی با قابلیت رشد.
6. توانایی خروجی پردازشی، رندر و محاسبات دقیق برای بیش از چندین روز یا هفته و ماه.
7. تحلیل آماری داده های زمین شناسی و آنالیز مواد نفتی در صنعت پتروشمی.
8. کامپیوتری با قابلیت پایداری بسیار خاص و سریع که برای پردازش های حساس و دقیق در طولانی مدت مورد استفاده است.

خوب!! تا اینجا مشخص شد که خواندن ادامه مطلب مناسب چه کسانی خواهد بود و در این بین گزینه های دیگری هم مشخص شد.

یعنی سیستم ما از نوع Workstation بوده و تمامی قطعات باید از گزینه پایداری و ثبات سیستم برای کارهای دقیق و حساس با حجم و سرعت بالا پشتیبانی کنند که نتیجتاً هزینه تمام شده بالایی دارد.

ولی به قول یکی از مشتریان دکمه ها : “شما با کیس ورک استیشن W10000 بر روی یک میز ساده، ناممکن را به ممکن تبدیل می کنید.”

جایی که همه درخواست ها با سرعتی کم نظیر در حجم بسیار بالا از هر بخش قابل دسترسی است.

خصوصیات کاربردی قطعات :

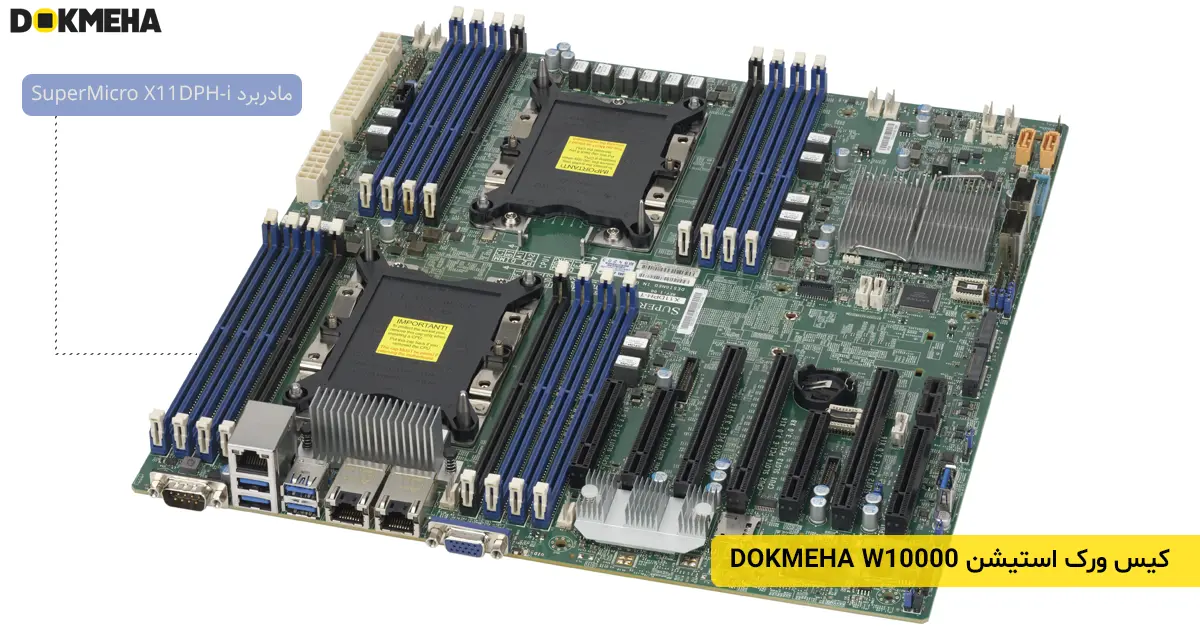

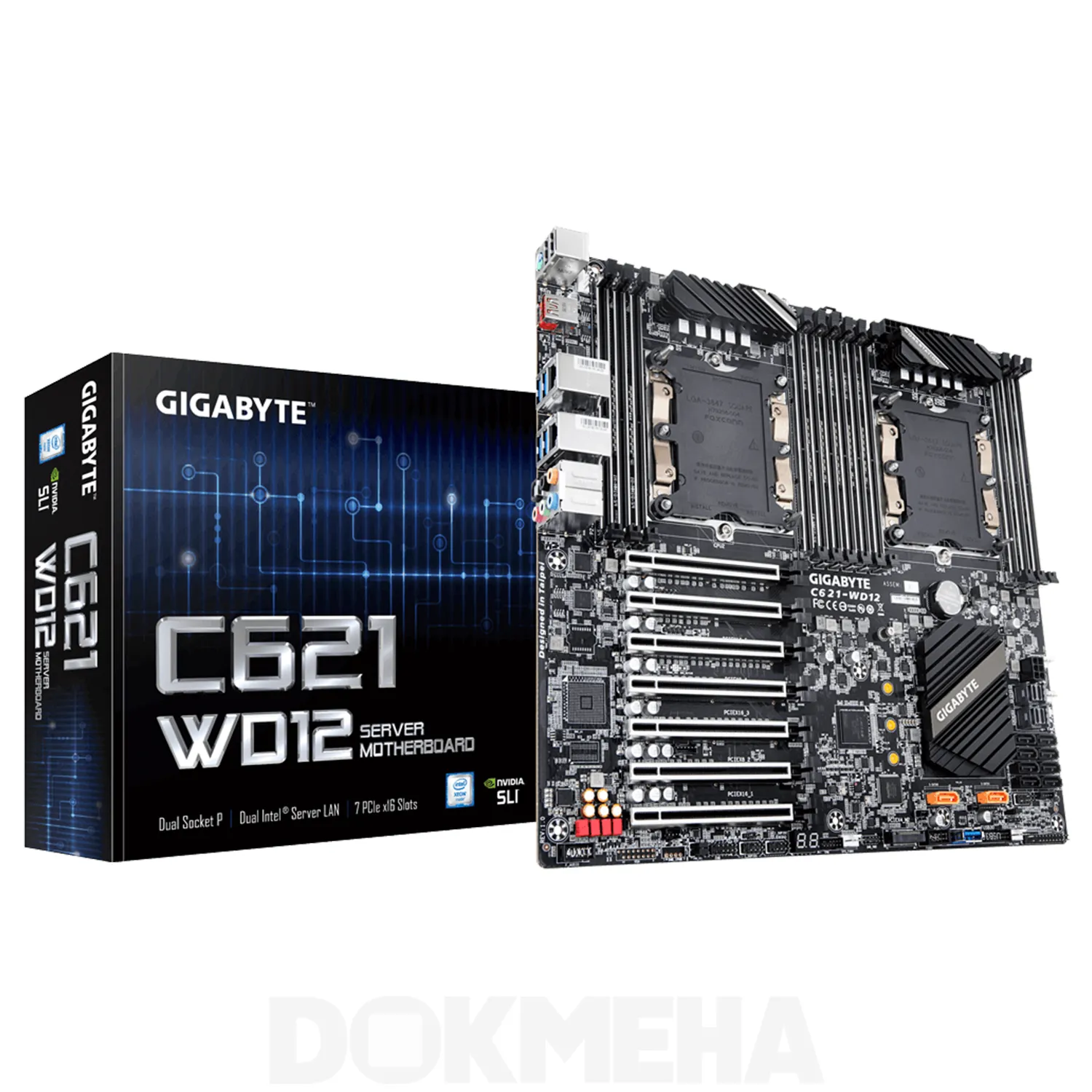

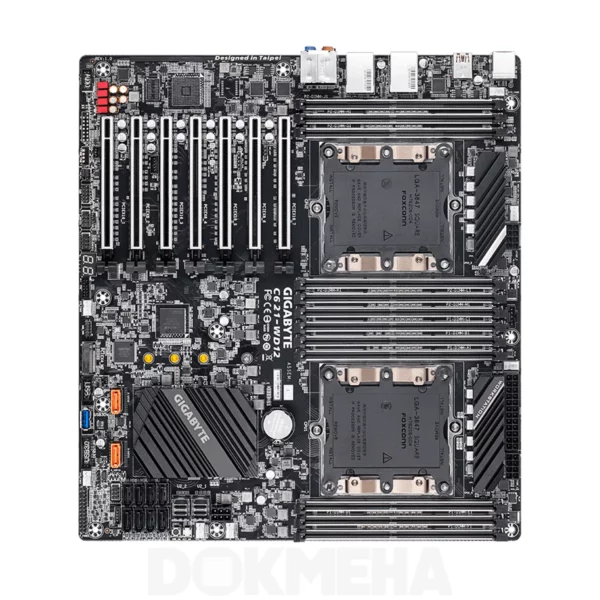

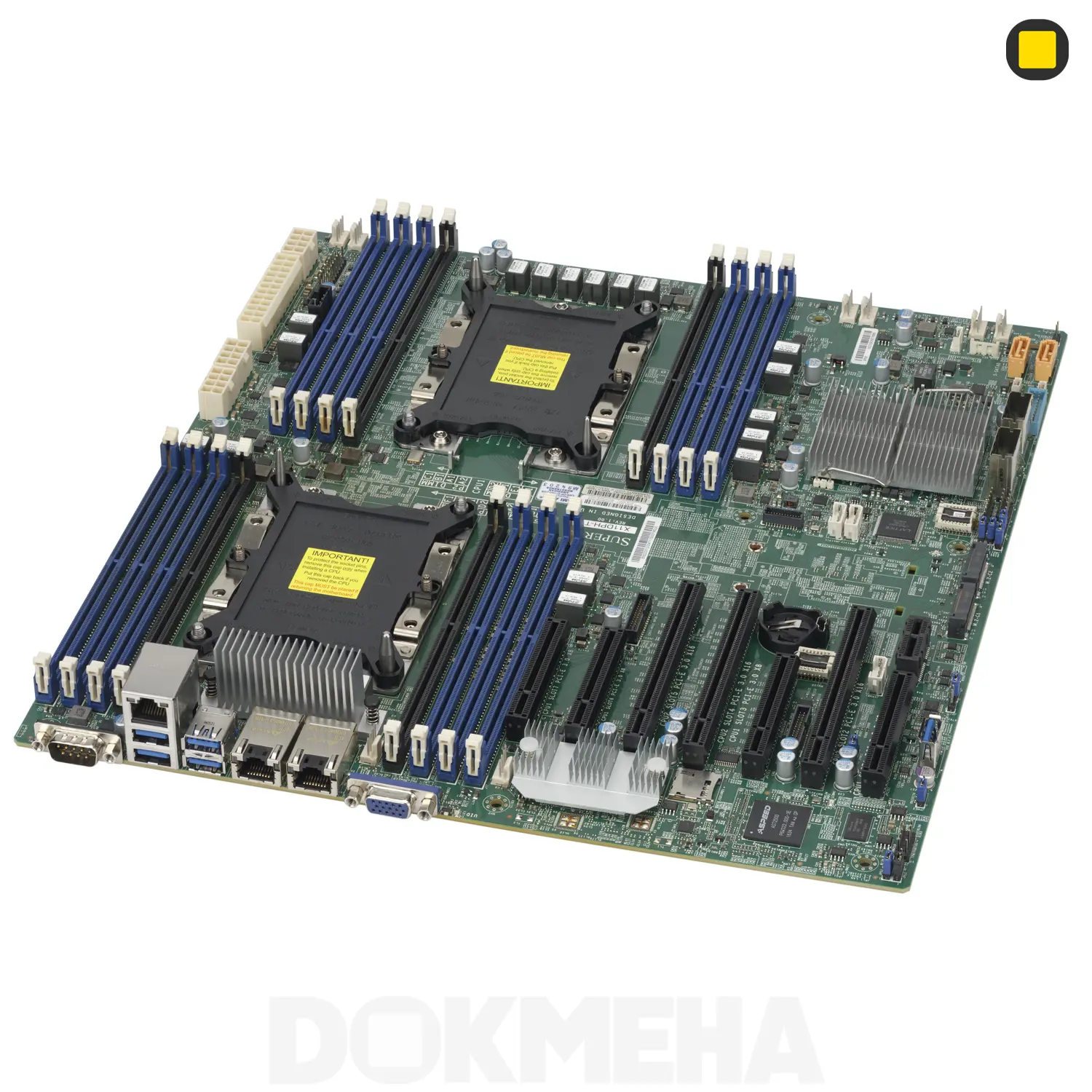

مادربرد :

انتخاب مادربرد اولین گزینه ایست برای انتخاب قطعات دیگر و اگر درست انتخاب نکنید، به کابوسی هولناک از هزینه ها تبدیل میشود. اینکه چگونه ما به جمعبندی برای خرید در مورد این مادربردها رسیدیم، این خود یک چالش بود.

مادربرد کیس ورک استیشن W10000 که مجموعه ای از نیازها را هدف قرار داده و در این ابعاد از قطعات، آیا مشکل ما را حل خواهد کرد یا خیر؟

به همین خاطر باید به خیلی از گزینه ها فکر میکردیم از جمله امکان و قابلت ارتقائ سیستم در هر گزینه ای که امروز به آن دسترسی داریم یا نداریم، همه ی هزینه ای که میکردیم برای ده ها سیستم و نحوه کاربری مشتریانمان، باید دقت و کیفیت مورد نیاز آنها را محاسبه می کردیم.

حال به نحوه انتخاب مادربرد می‌رسیم، اینکه چه میخواهیم و قرار است این مادربرد چه قابلیت هایی داشته باشد که ما برای کیس ورک استیشن W10000 انتخاب کرده ایم تا خروجی آن برای حرفه ای ترین طراحان و متخصصین جامعه تبدیل به خروجی بشود.

1. انتخاب چیپست درست.
2. پشتیبانی از دو پردازنده اینتل زئون.
3. پشتیبانی حجم حافظه رم بسیار بالا.
4. پشتیبانی از انواع حافظه ذخیره سازی با گزینه هایی با بالاترین نوع سرعت و امنیت
5. پشتیبانی از تعداد بالای اسلات PCIe X16/X8/X4

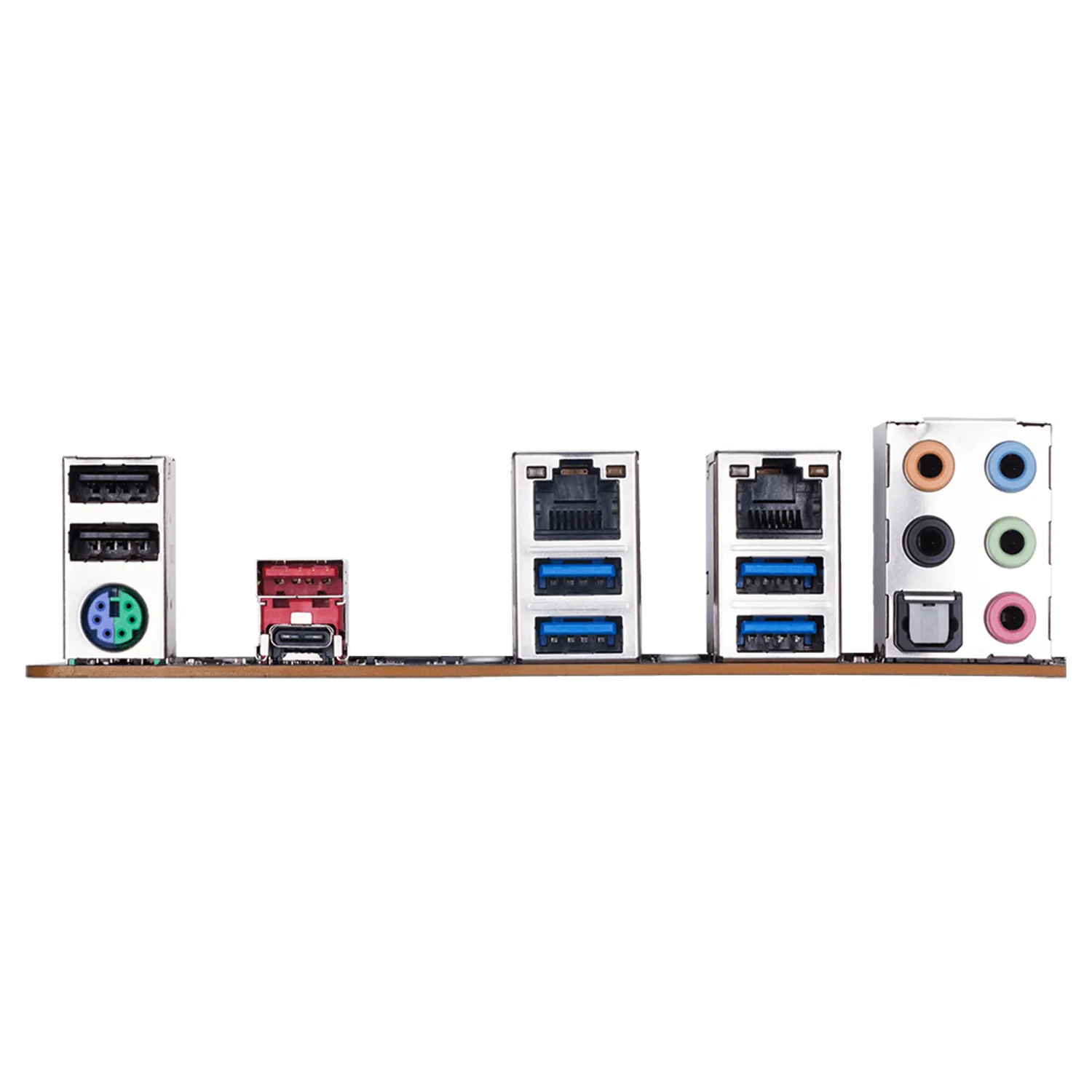

6. امکان اتصالات شبکه بصورت حرفه ای.

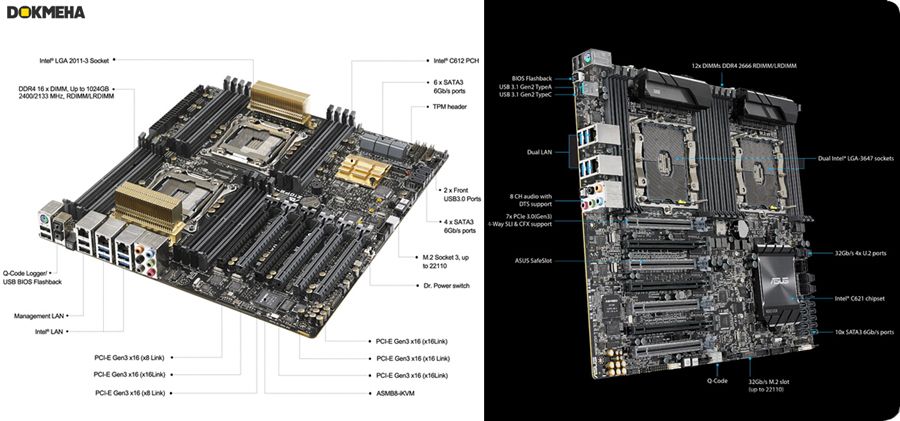

در اینجا دو نمونه مادربرد برای این سیستم پیشنهاد می دهیم :

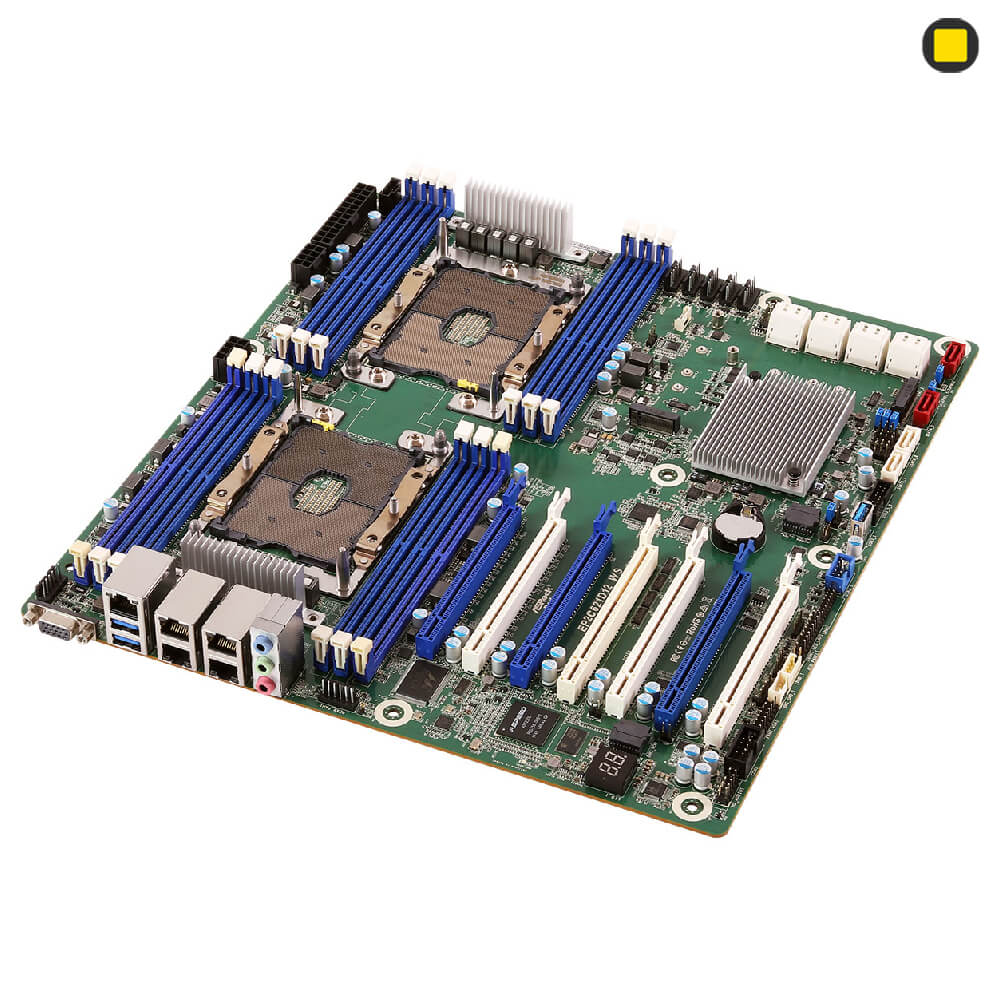

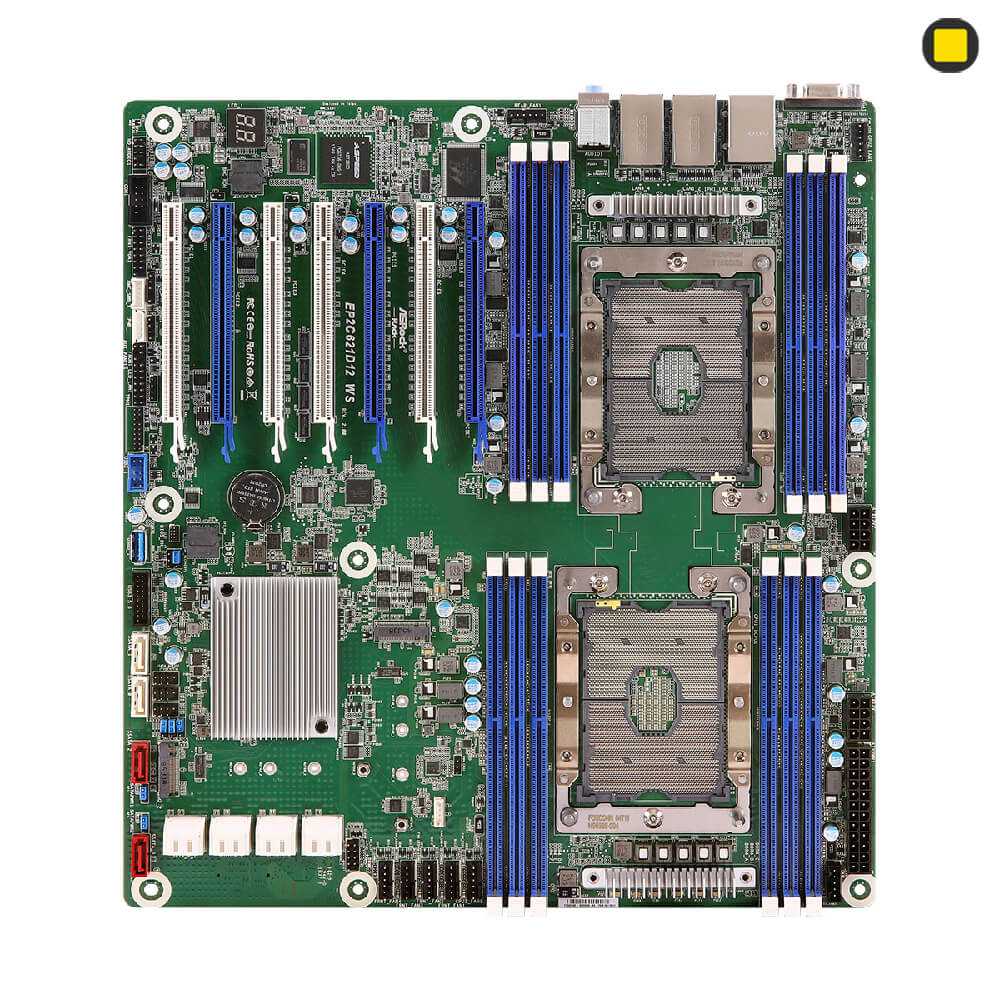

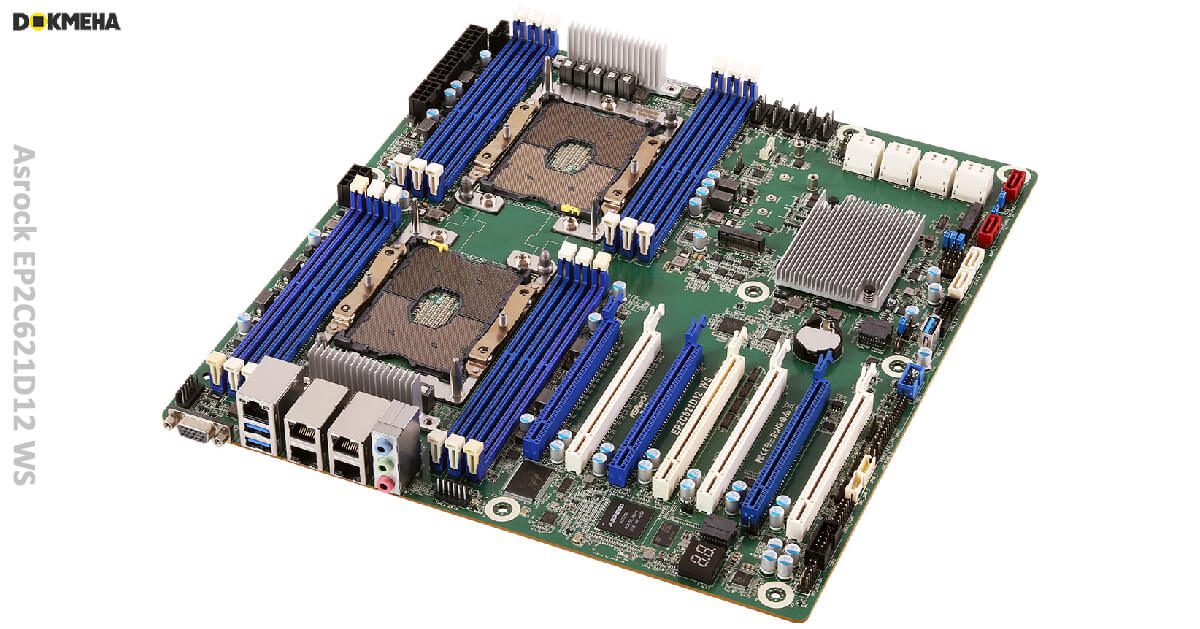

1. مادربرد اول کیس ورک استیشن W10000 از شرکت ازراک مدل Asrock EP2C621D12 WS با سوکت دوگانه LGA 3647 تا دو پردازنده سری Dual Intel® Socket P (LGA 3647) for Intel® ۱st and 2nd Xeon® Scalable Processors Family 240W پشتیبانی می‌کند.
2. مادربرد دوم کیس ورک استیشن W10000 از شرکت ایسوس مدل ASUS WS C621E SAGE Dual CPU WS با سوکت دوگانه LGA 3647 از دو پردازنده سری Dual Intel® Socket P (LGA 3647) for Intel® ۱st and 2nd Xeon® Scalable Processors Family 205W پشتیبانی می‌کند.
3. مادربرد کیس ورک استیشن W10000 از شرکت ایسوس مدل Asus Z10PE-D16 WS با سوکت دوگانه LGA 2011-v3  از دو پردازنده سری Intel® Socket 2011-v3 for Intel® Xeon® processor E5-2600 v3/v4 product family پشتیبانی می‌کند.

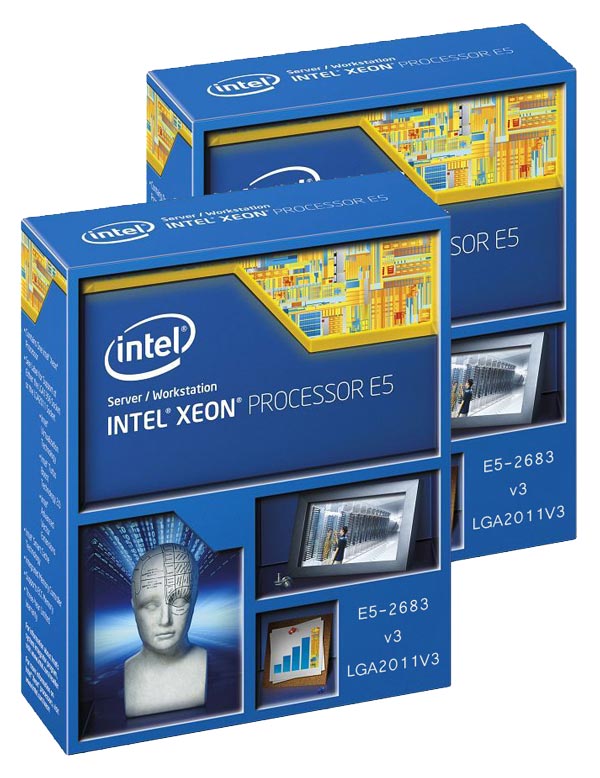

پردازنده :

پردازنده های سری Intel Xeon همانطور که روی جعبه این محصولات ذکر شده، برای کاربری Server / Workstation می باشند.

این پردازنده ها برای کارهایی خارج از دسترس پردازنده های دسکتاپ Intel Core i9-i7-i5 ساخته شده اند که عموما از نظر ظاهری هر دو شاید نزدیک به هم باشند ولی از نظر تکنولوژی های اضافه‌ای که دارند و نحوه کاربرد آنها، اعداد و ارقام بسیار متفاوتی دارند.

پردازنده های سری Intel Xeon از نظر مصرف انرژی و گرما با پردازنده های سری Core i بسیار متفاوت هستند و علت این بهینه سازی هم در نوع کاربری آن نهفته است، کاربران عادی بسیار کمتر از کاربران حرفه ای وابسته به کارکرد کامپیوترهایشان هستند.

بطور مثال، گزینه Intel® Demand Based Switching سوئیچینگ مبتنی بر تقاضا (DBS) یک اصطلاح فناوری رایانه ای است که به فرایند استفاده از نرم افزار برای بهینه سازی استفاده از منابع سخت افزاری اشاره دارد.

از کیس ورک استیشن W10000 شاید تا سالها بصورت مداوم، بدون وقفه بهره ببرند و نمیتوان با یک پردازنده که فقط چندین روز تحمل کارکرد مداوم را دارد، مقایسه کرد و در مقایسه با پردازنده های عمومی پردازنده های زئون بدون هنگ و کرش با استفاده از تکنولوژی حافظه ECC به کار خود ادامه میدهند، بخصوص در سیکل کاری دراز مدت و در پردازش های طولانی و رندرهای سنگین  که همین گزینه به علت چندین تکنولوژی که فقط پردازنده های زئون اینتل دارند روی نمیده و جلوگیری میکند از خطاهایی مانند Blue Screen که بواسطه ی خطای رم رخ میدهد.

کارت های گرافیک یا کمک پردازشی مخصوص رندر :

بسیار سخت است که بگویم با سیستم رندر، طراحی و مدلینگ، تدوین، رندرینگ و پردازش عددی W10000-CUDA میتوانید یک انیمیشن ساز حرفه ای، یک فیلمساز حرفه ای و یا یک متخصص آنالیز داده های هواشناسی یا ملکولی و یا یک پزشک در حال آنزیم شناسی باشید هر کاری را که شما از یک کامپیوتر نیاز دارید یکجا در اختیار شماست.

کارت گرافیک بر پایه اینترفیس (CUDA (Compute Unified Device Architecture :

مخصوص انیمیشن سازان حرفه ای که برای این منظور از کارت گرافیک های حرفه ای انویدیا کوادرو Nvidia Quadro استفاده میشود.

کارت گرافیک بر پایه اینترفیس (OpenCL (Open Computing Language :

که برای فیلمسازان حرفه ای مناسب است و برای این منظور از کارت گرافیک های فایر پرو AMD FireProاستفاده میکنیم.

کارتهای پردازشی بر پایه اینترفیس (OpenMP (Open Multi-Processing :

در این گزینه که مخصوص کاربران متخصص آنالیز داده های هواشناسی یا ملکولی و یا یک پزشک در حال آنزیم شناسی است از کارت های نوع کمک پردازشی اینتل زئون فای Intel Xeon Phi استفاده میشوند.

کارت پردازشی :

ما در سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000 برای عنوان سیستم های پردازشی عددی از کارت های کمک پردازده ی اینتل به نام Intel  Xeon Phi 5110P استفاده میکنیم که برای موارد خاص استفاده میشوند و بیشتر به کار سرور ها و نرم افزارهای تحلیلی استفاده میشوند.

حافظه رم :

حافظه تصحیح خطا یا ECC Memory چیست ؟

نوعی از حافظه‌های ذخیره‌سازی داده در رایانه، که قادر است بیشتر انواع مختلف خرابی داده‌ها را تشخیص داده و رفع کند، این نوع حافظه‌ها بیشتر در جاهایی استفاده می‌شوند که تحت هیچ شرایطی نباید داده‌ها آسیب ببینند، از جمله رایانه‌هایی که برای پردازش‌های انیمیشنی، علمی و مالی مورد استفاده قرار می‌گیرند.

تک‌تک بیت‌ها از خطر دستکاری شدن و تغییریافتن در امان هستند و داده‌هایی که از هر کلمه خوانده می‌شود، با داده‌هایی که در آن کلمه نوشته شده‌اند یکسانند، حتی اگر یکی یا تعدادی از بیت‌های ذخیره‌شده، تغییر حالت داده باشند.

بسیاری از حافظه‌های غیر ECC توانایی تشخیص خطا را ندارند، هرچند که برخی از انواع حافظه‌های غیر ECC با استفاده از بیت پاریتی توانایی کشف خطا را دارند، اما نمی‌توانند آن را اصلاح کنند. حافظه های دارای قابلیت ECC به ECC Memory و حافظه های بدون این قابلیت به Non-ECC Memory مشهور هستند. با توجه به پایداری بسیار زیاد سیستم های کنونی معمولاً استفاده از حافظه های Non-ECC به دلیل سرعت بیشتر و قیمت مناسبتر توصیه می گردد، مگر در موارد خاص مانند محاسبات بسیار دقیق علمی، محاسبات اقتصادی، سرور ها و …

اگر حجم رم بالا را هم در کنار همه موارد دیگر می‌خواهید، بهتر است درباره تفاوت رم های عادی DIMM با گزینه های RDIMM و LR-DIMM Memory آشنا شوید.

یک توضیح ساده اینکه اگر حجم زیر ۱۲۸GB در حافظه رم را نیاز دارید، خیلی این سیستم مورد مناسبی نخواهد بود، این سیستم برای محدوده ارتقاء بین ۵۱۲GB~3TB حافظه رم را با آپشن های متنوع حمایت می‌کند.

در این مادربورد به ازای هر CPU میتوانید ۸ اسلات DDR4 1333/1600/1866/2133 را تجربه کنید که در مجموع بسته به تعداد پردازنده که مادربرد پشتیبانی میکند از ۱۲ تا ۲۴ درگاه رم را پشتیبانی خواهد کرد و  بیشترین حجم رم تا ۱۰۲۴GB با قابلیت ECC را میتوانید بروی هر مادربورد سفارش دهید و سایت دکمه ها خود مسئولیت واردات Ram 64GB DDR4 2133  را در صورت سفارش برای هر اسلات با سه برند متفاوت بسته به کار شما به عهده خواهد گرفت.

حافظه اصلی:

در اینجا بعنوان حافظه اصلی ما حافظه های سریع با درگاه M.2 را انتخاب کرده ایم ولی اگر کار شما نیاز به سرعت بیشتری هم دارد میتوانیم از درگاه PCIe و همچنین U.2 استفاده کرد و در نهایت همه این گزینه ها را با هم بصورت RAID استفاده کرد که ما در سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000 برای شما سرعتی بیش از ۳GB/s را پیشنهاد میکنیم.

حافظه حجمی :

اینکه چه فضای حافظه ی ذخیره سازی را متخصصین با چه سیستمی برای ذخیره سازی اطلاعاتشان نیاز دارن همه یک بحث دقیق و شخصی است و ما نمیتوانیم در مورد آن نظر خاصی بدهیم ولی میتوانیم چیزی را پیشنهاد کنیم که خود از آن لذت برده و کیفیت آن را تجربه کرده ایم.

برای سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000-CUDA ما دو HDD از حجم های متغییر WD ۱TB,2TB,3TB,4TB,5TB,6TB با کابل SATA III ۶Gb/s و حافظه کش ۶۴MB Buffer یا حافظه های WD Gold 4TB,6TB,8TB با کابل SATA III ۶Gb/s و حافظه کش ۱۲۸MB Buffer یا حافظه WD Gold 10TB با پهنای باند SATA III ۶Gb/s و حافظه کش ۲۵۶MB Buffer که همه این حافظه ها دارای ۷۲۰۰RPM سرعت چرخش دیسک در دقیقه هستند را پیشنهاد میدهیم.

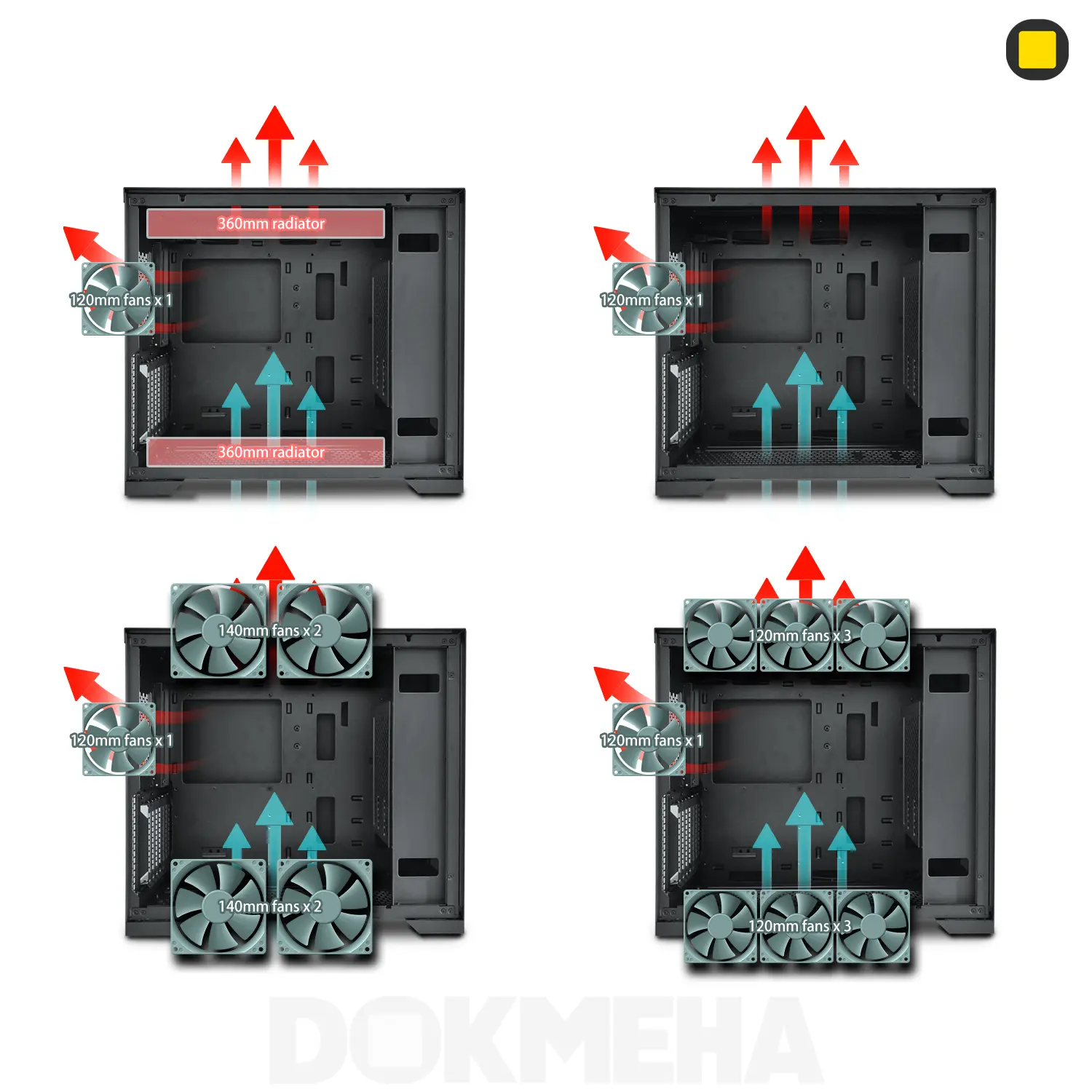

خنک کننده :

نوع اول سیستم های خنک کننده در سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000 بسته به نوع انتخابی کاربران نسبت به زمان، حجم رندر و گزینه های تخصصی کاربران است.متخصصین ما از یک تا سه خنک کننده حرفه ای و قابل انعطاف مجزا بهره میگیرند که هر کدام از آنها رادیاتورهای جداگانه دارند و میتوان از یک تا سه فن با سیستم استاندارد و مدار بسته که رایج است در کولینگ های مایع انتخاب کنند.
نوع دوم این گزینه هم رادیاتورهای بزرگتر و سیستم های باز خنک کننده مایع با مخازن در سایزهای مختلف از مایع خنک کننده هستند که انتخاب آن با در نظر گرفتن فشار گرما بر روی قطعات در مدت زمان استفاده کاربر مشخص میشود که البته این گزینه محبوب دیزاینرهای کیس و گیمرها برای ساخت زیباترین کیس ها نیز میباشد که هزینه ی قابل ملاحظه تر و البته کیفیت بالاتری را میتوان تجربه کرد.

 منبع تغذیه :

در سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000 ما از نمونه های بسیار قدرتمند، بهینه و با ثبات استفاده میکنیم، که استانداردهای بالای ۹۲% بازدهی را با استاندارد Overclocking ,80Plus, Platinum را دارا میباشند که در نهایت به بهترین شکل میتوان ثبات را در سیستم تجربه کرد و هیچ زمان نگران اخطارهای بی مورد و خطاهای ناشناخته نشد.

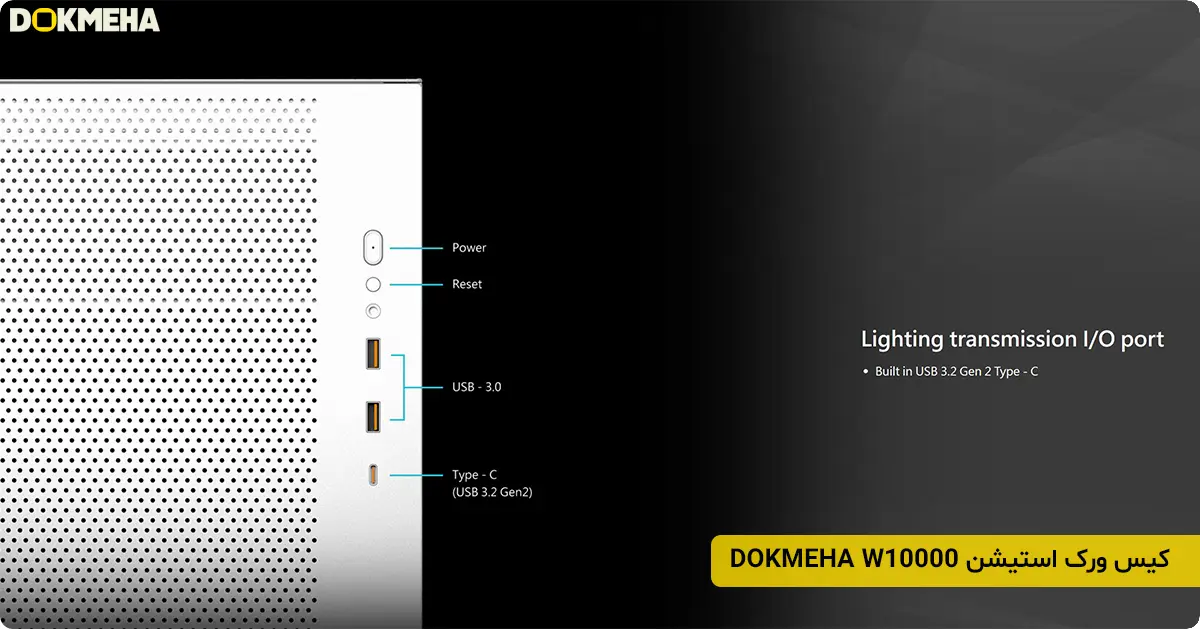

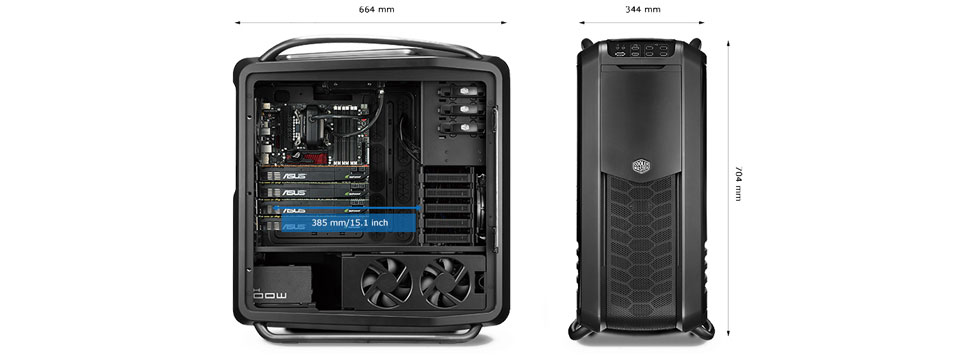

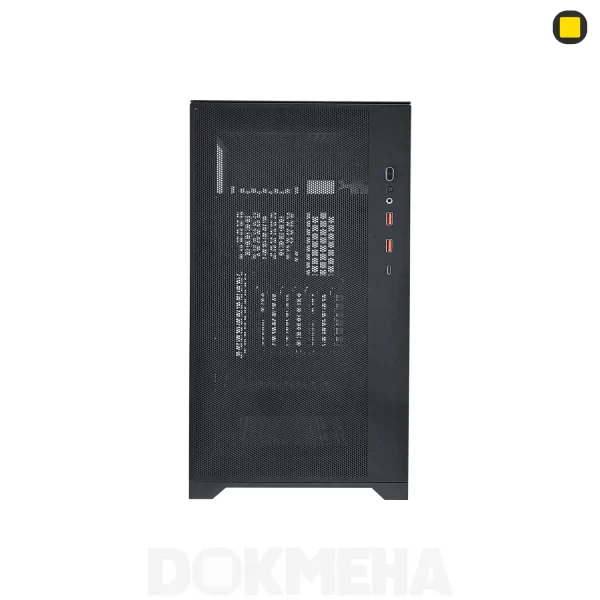

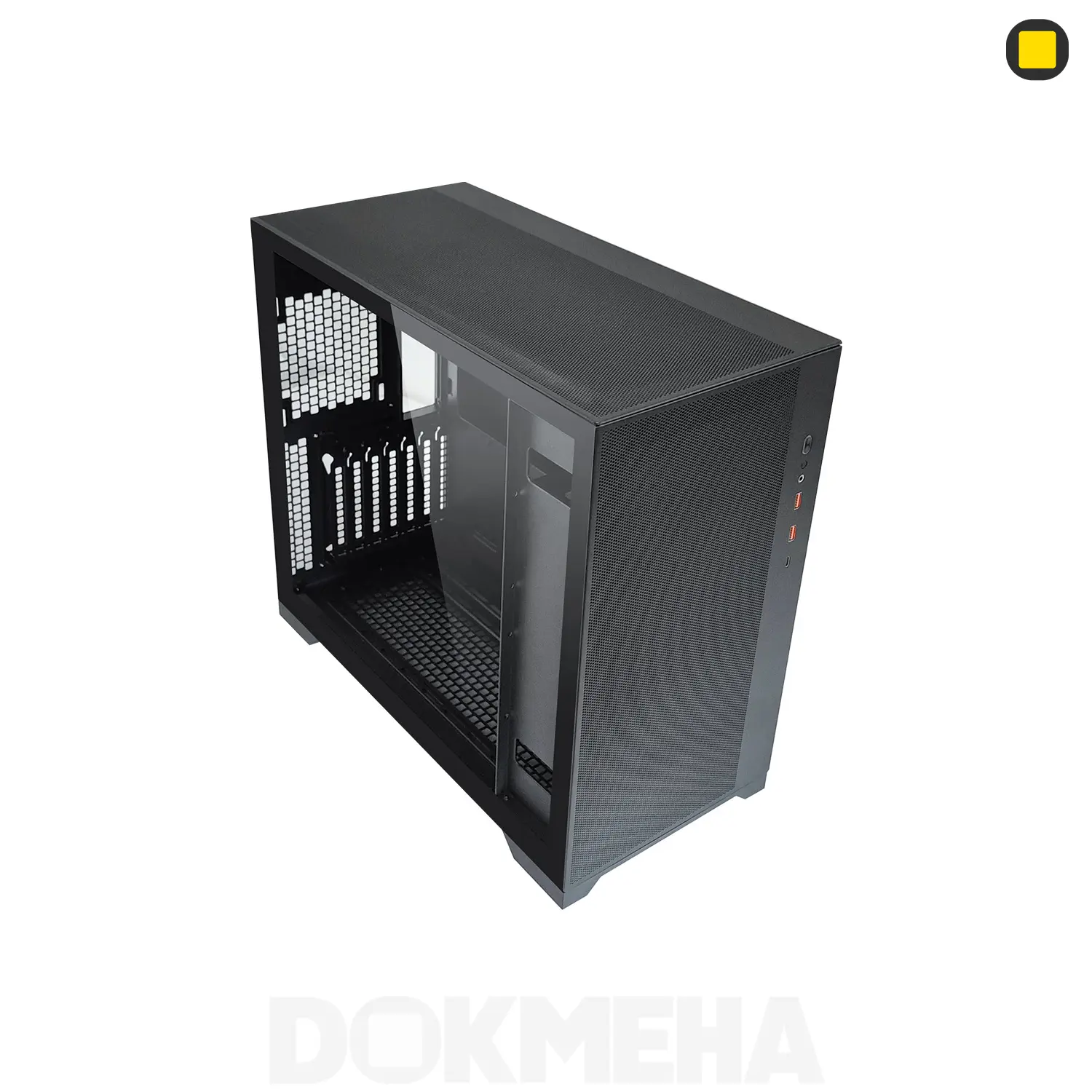

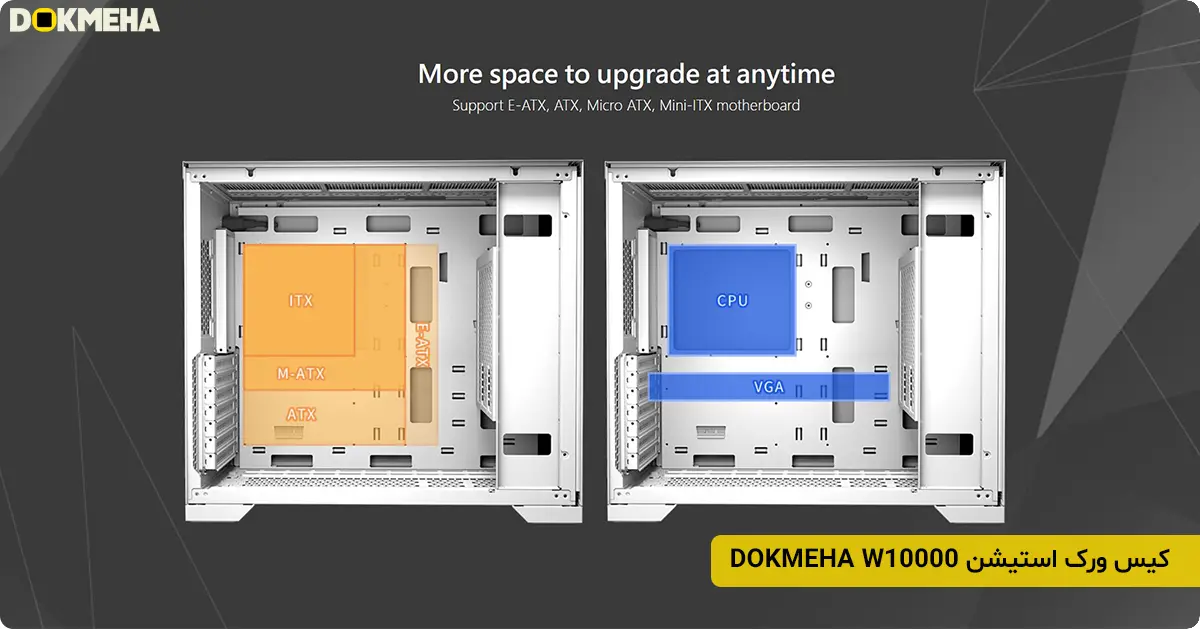

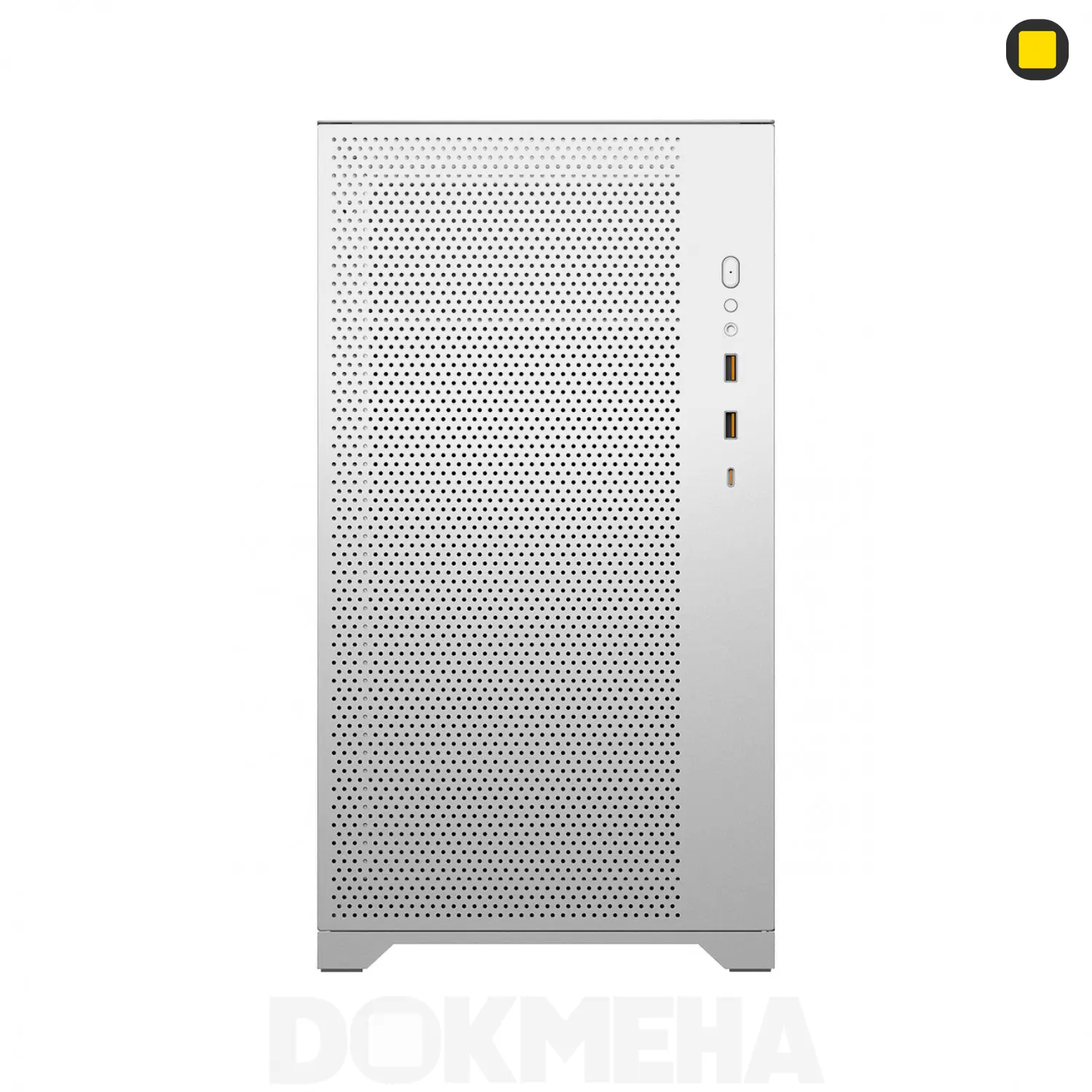

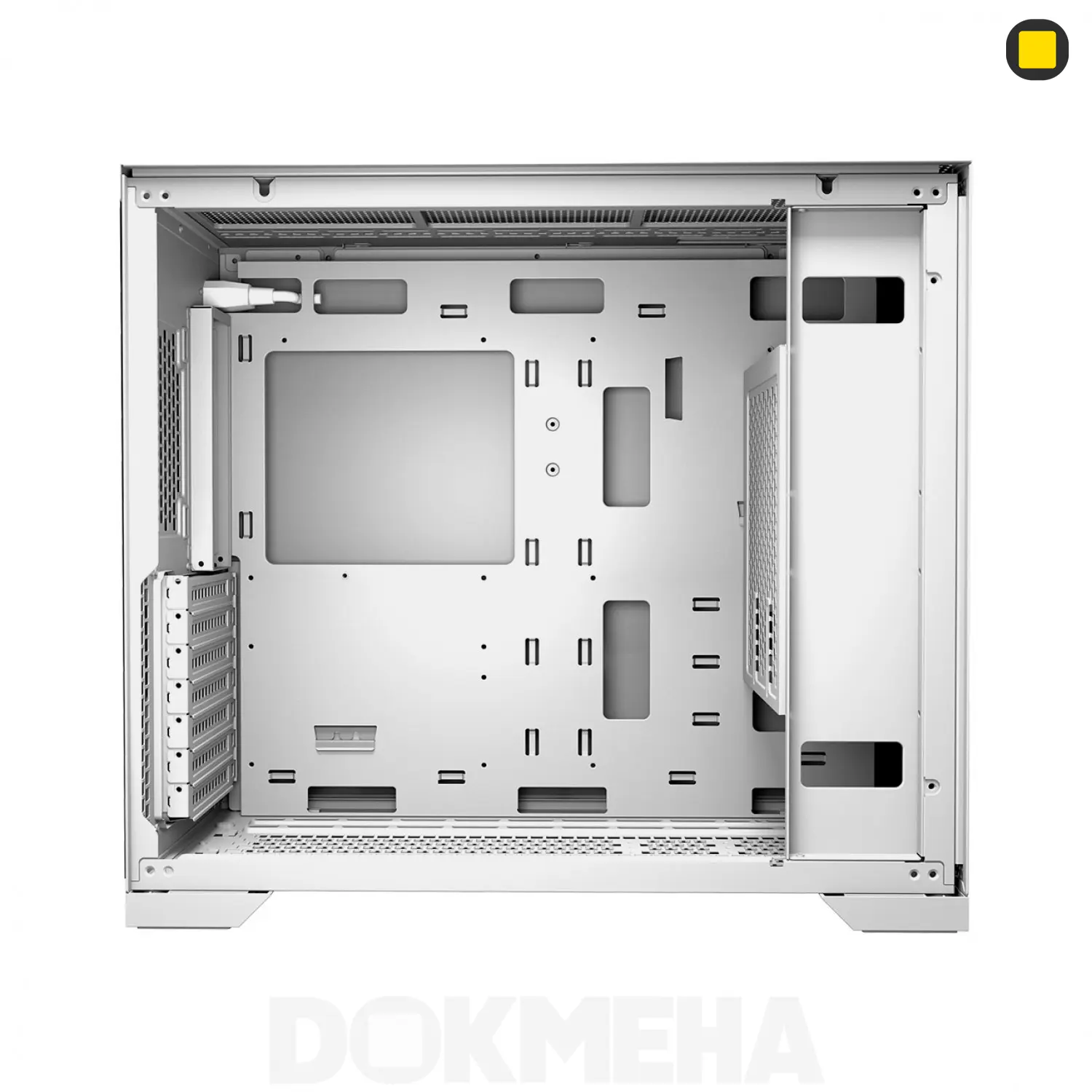

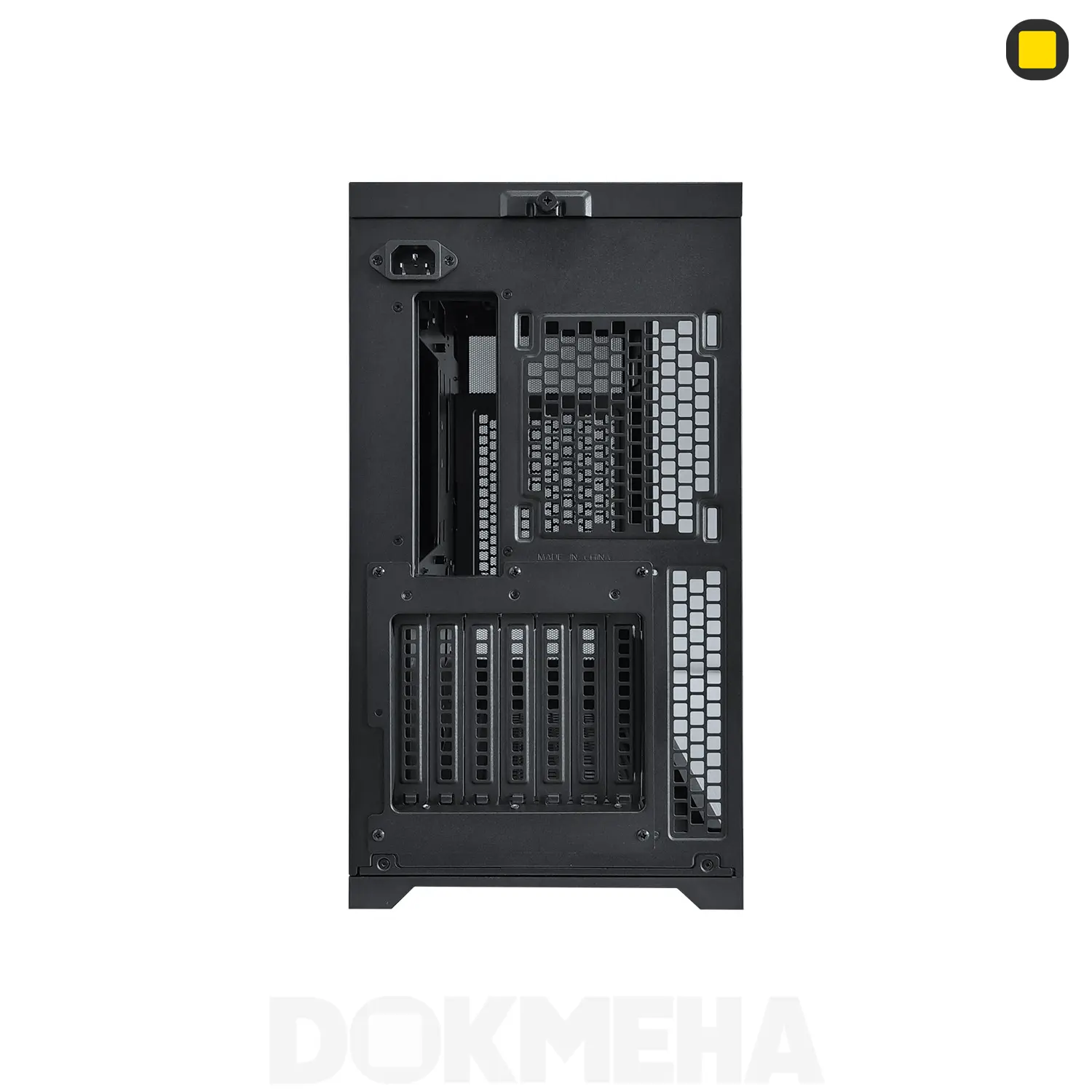

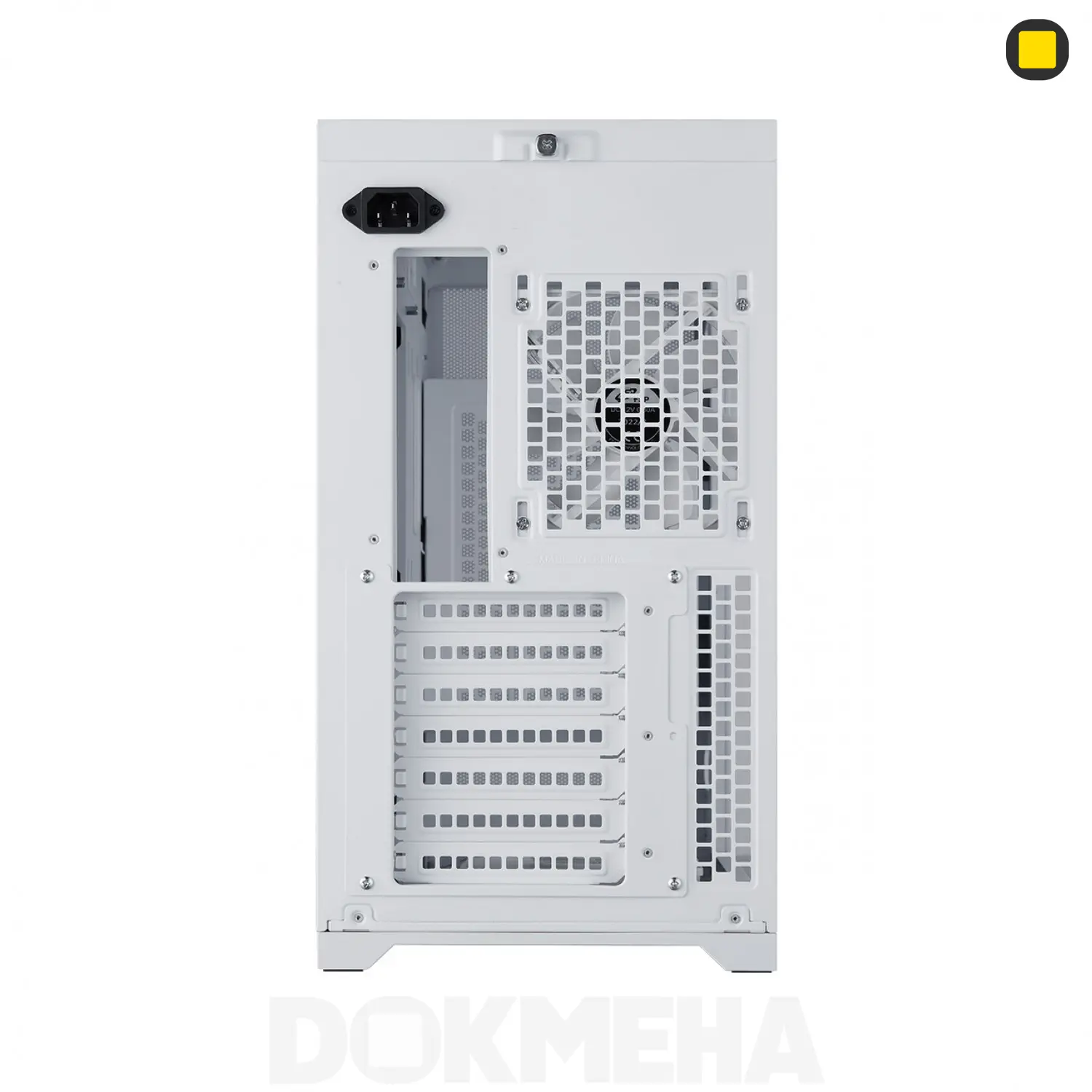

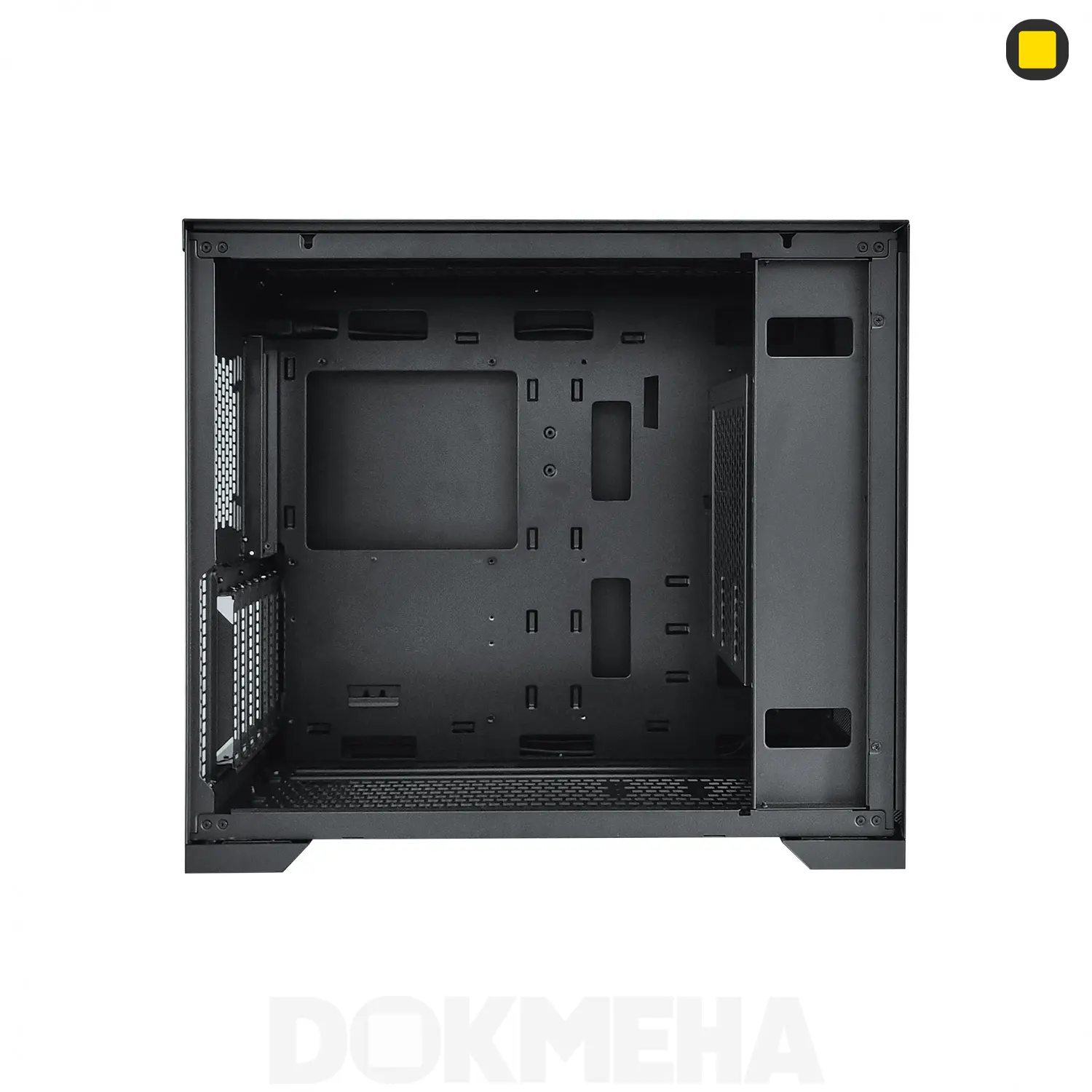

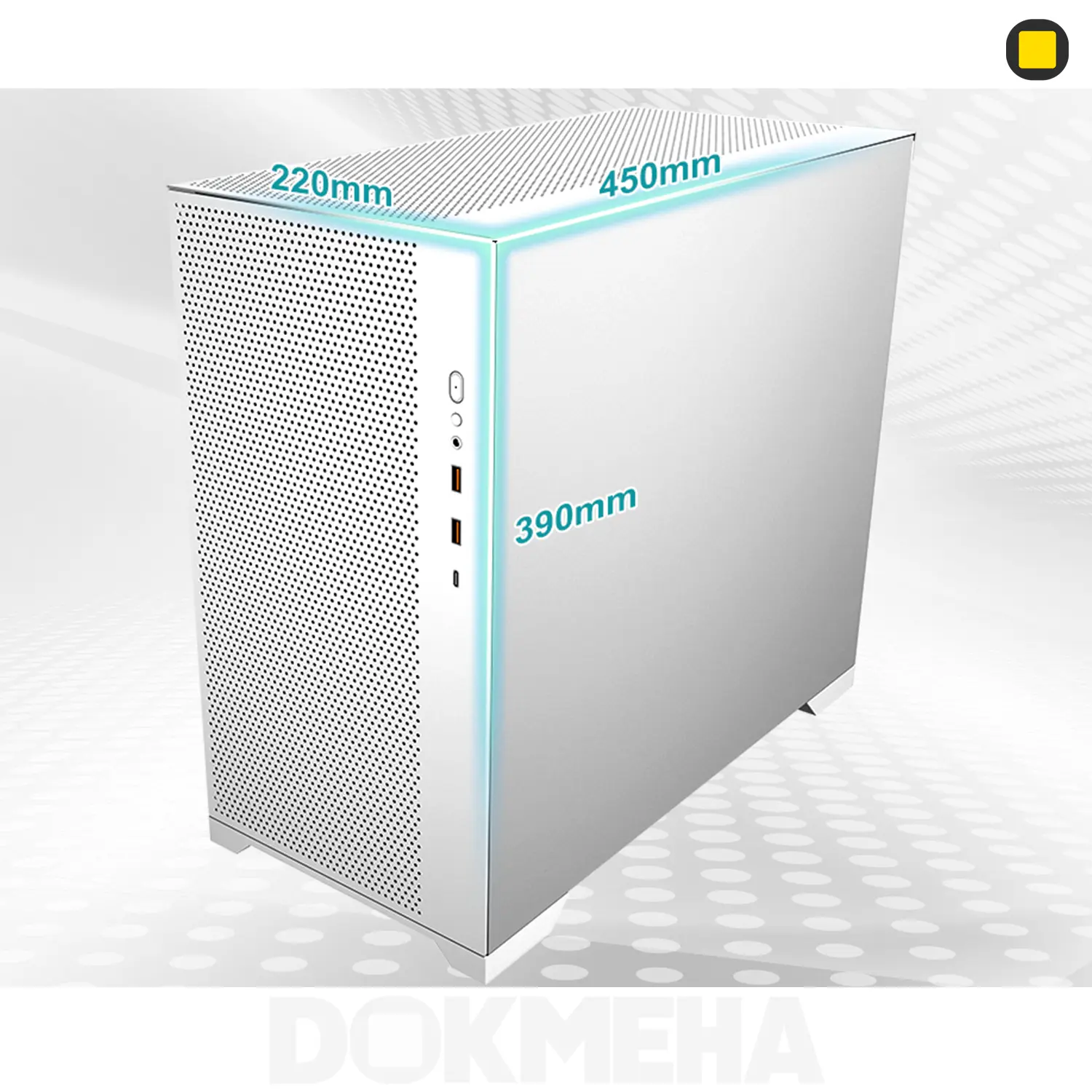

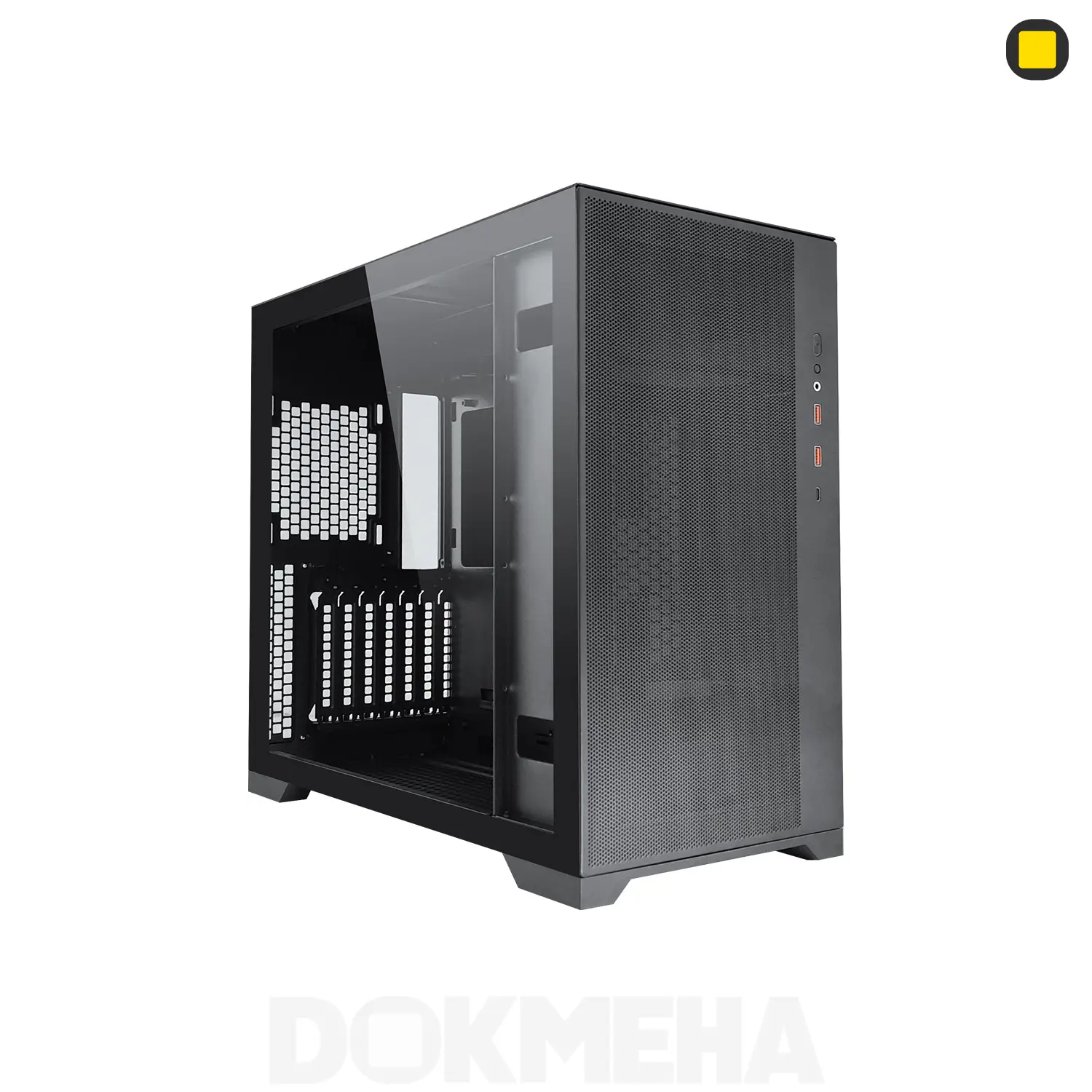

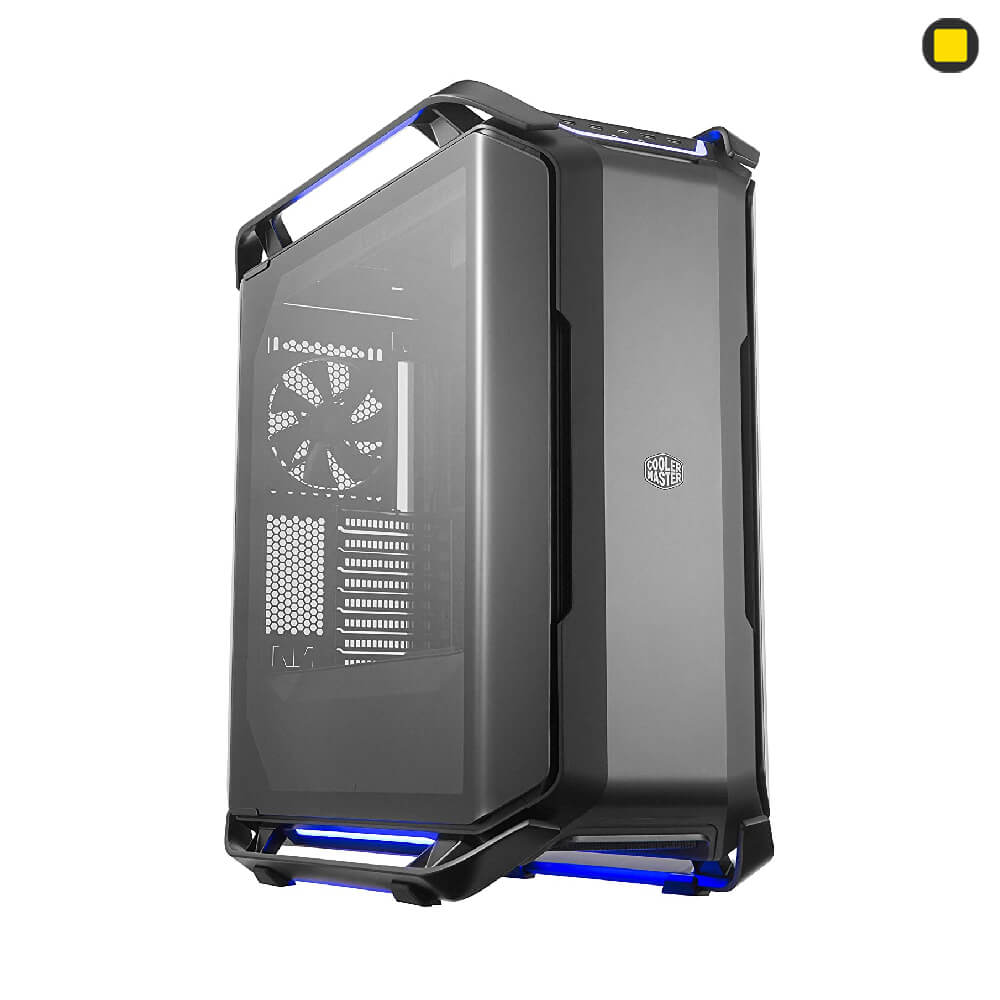

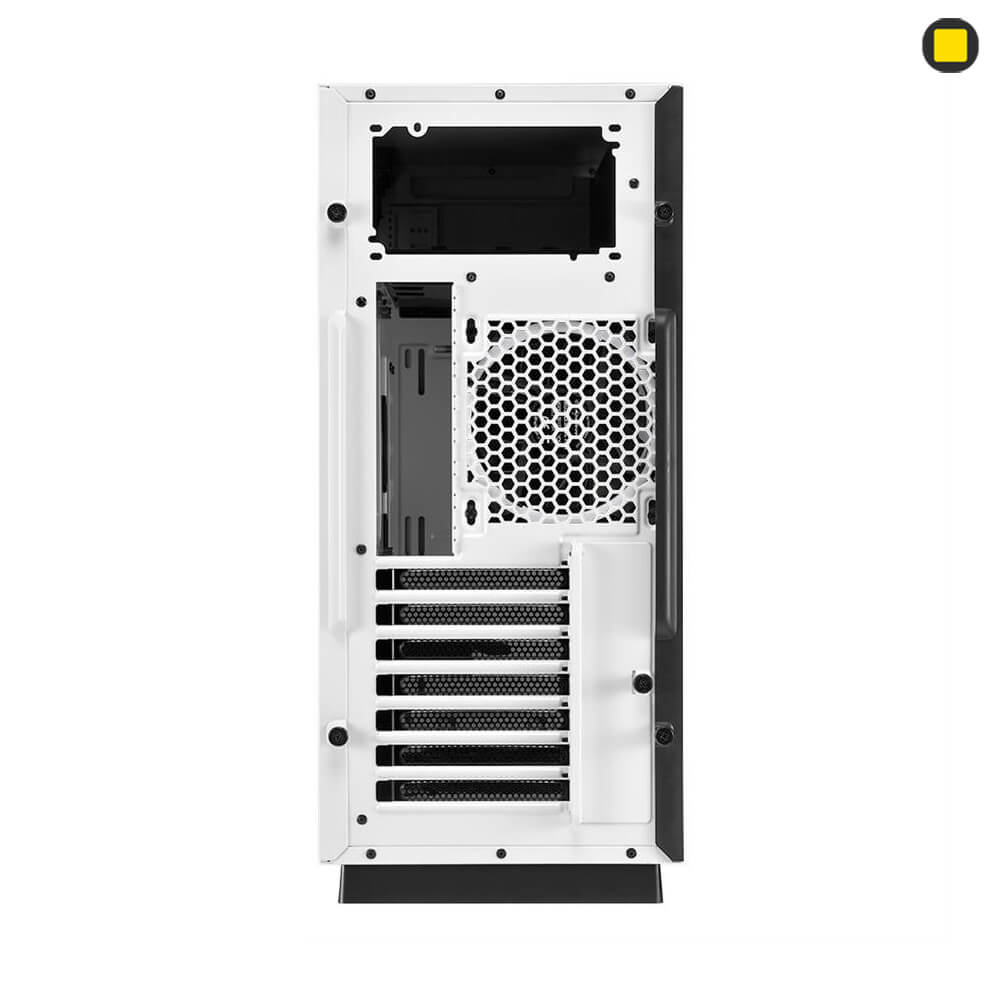

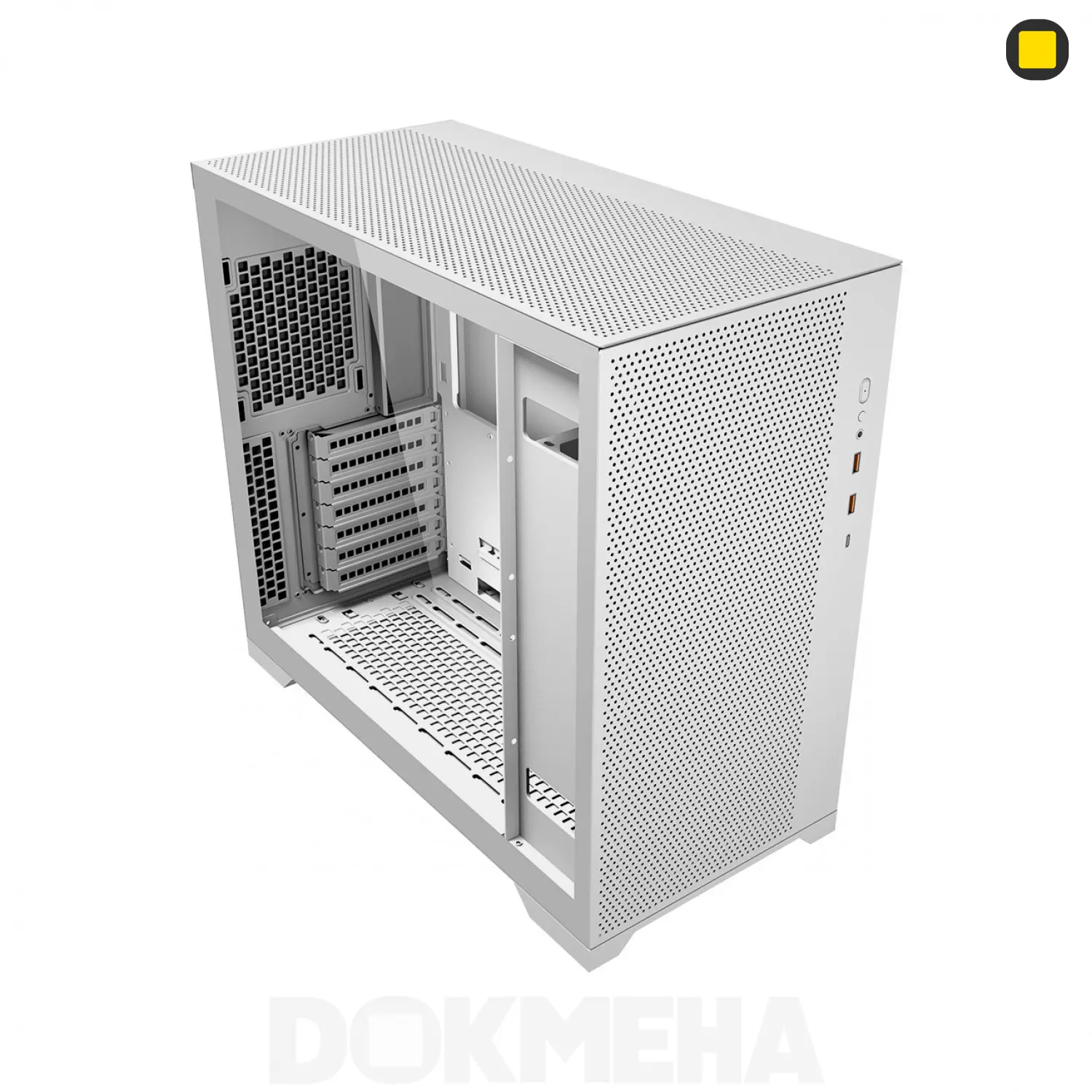

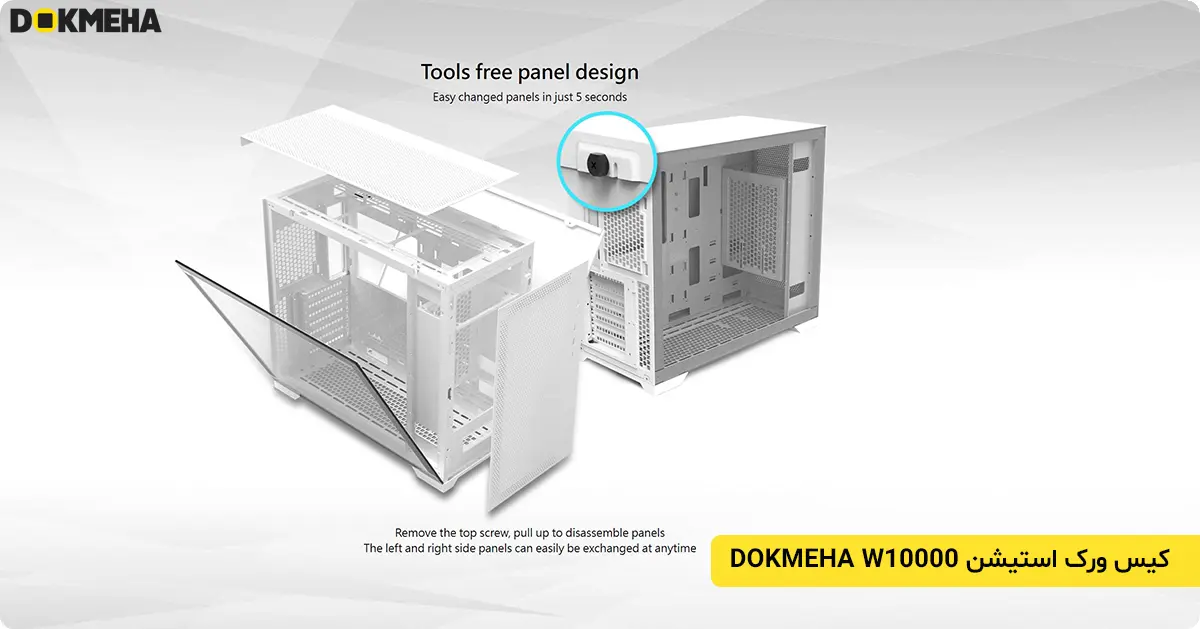

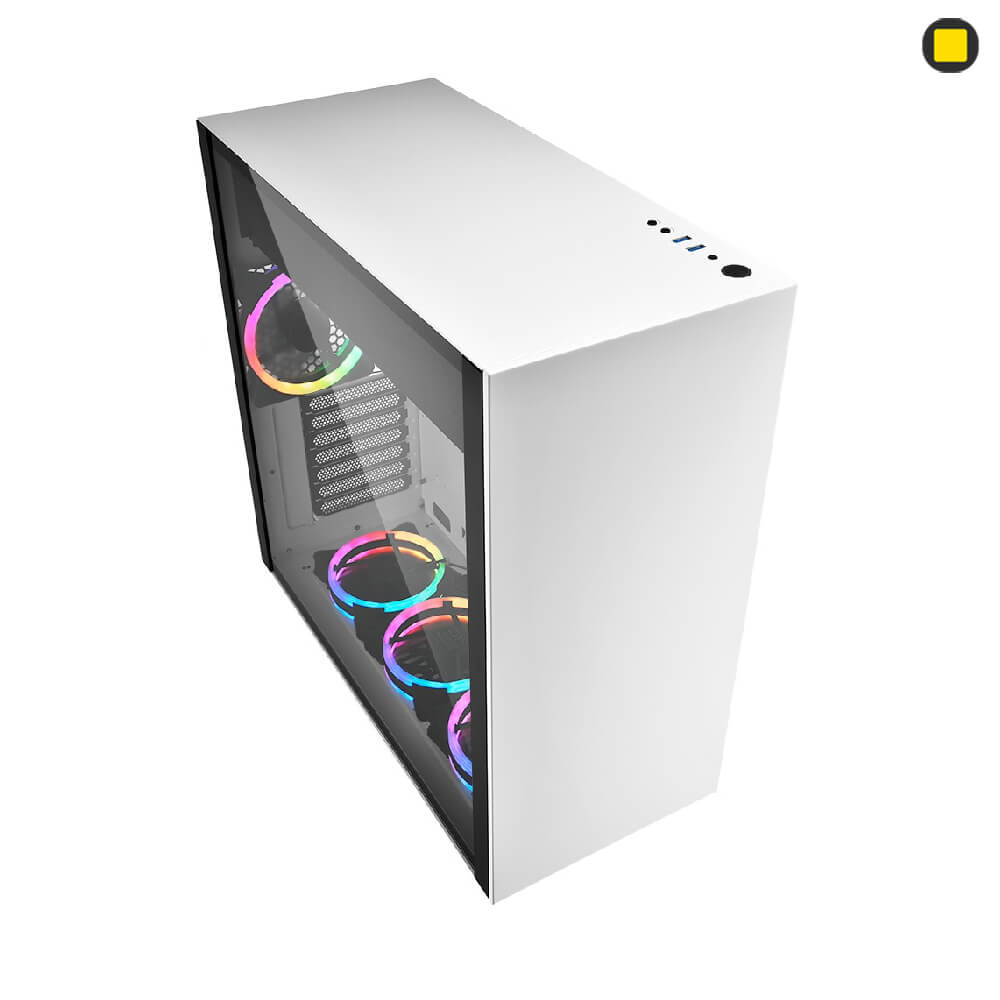

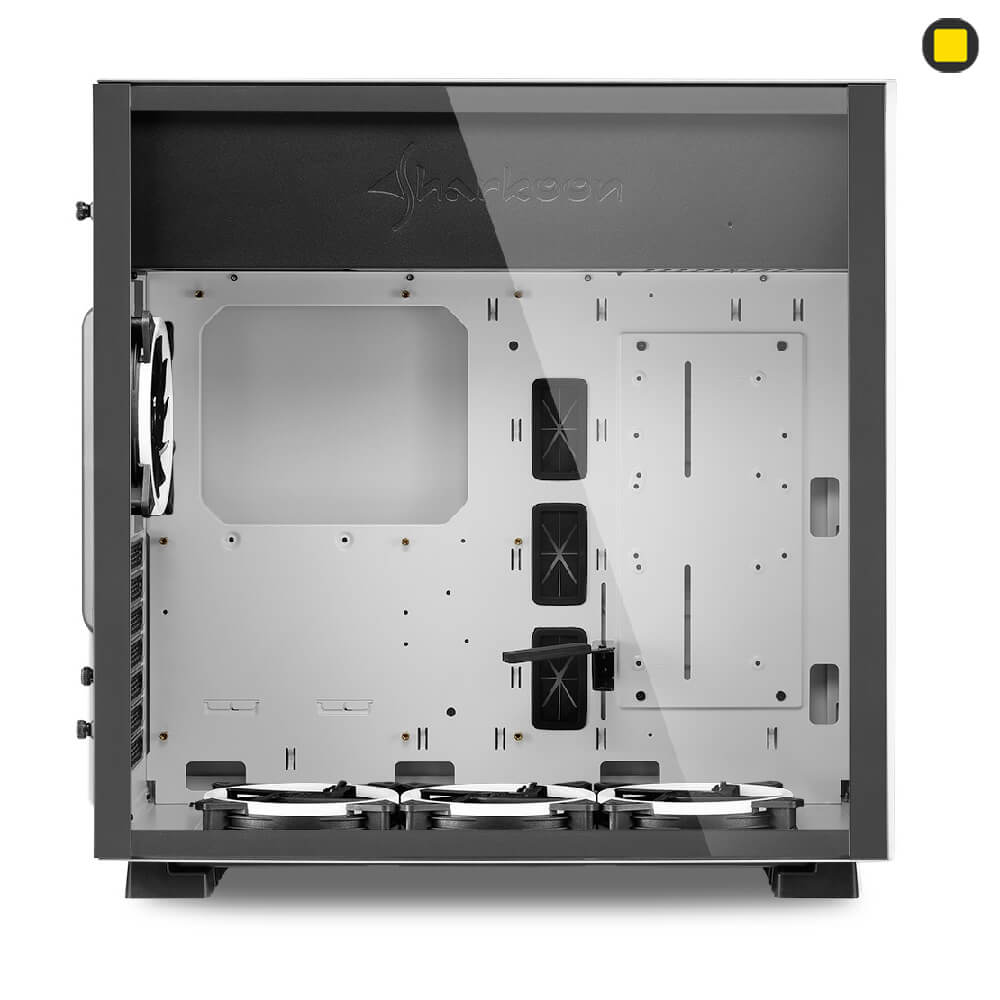

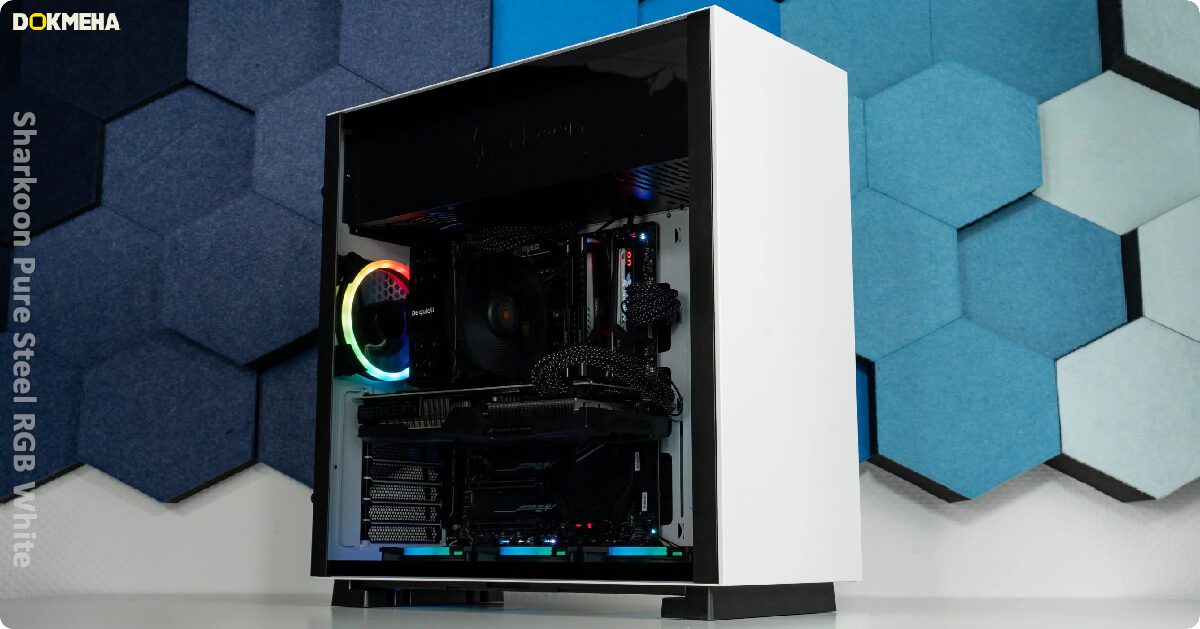

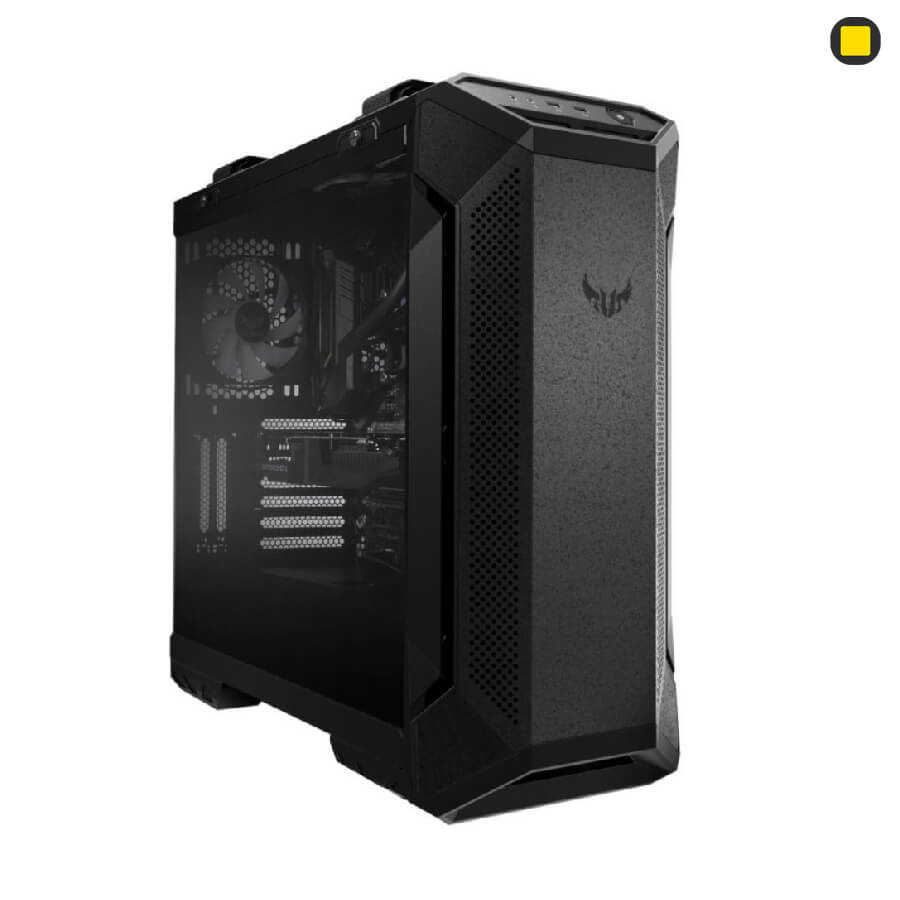

 کیس :

کسانی که از سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000 یا موارد مشابه استفاده کرده اند میدانند حرف اول و آخر را در بازه های زمانی زیاد محفظه یا جعبه نگهداری یا همان کیس کامپیوتر و با امکاناتی که برای آن تعریف شده است، میزند و همه حرف های بالا و انتخابهای ما بستگی به میزان جا گیری این گزینه دارد، کیس حرفه ای در اینجا یا کیس قابل انعطاف و بزرگی که انتخاب میکنیم به ما این قابلیت را میدهد که دما را کنترل کنیم، تعداد هاردها را افزایش دهیم، اندازه گرافیک را در بزرگترین حالت بتوانیم نصب کنیم و کنترل کلیه ی قطعات را در دست بگیریم.

نرم افزارهای تخصصی است. مانند :

نرم افزارهای شرکت اوتودسک Autodesk 3D 2D Modeling مانند

ARCHITECTURE, ENGINEERING & CONSTRUCTION COLLECTION
Revit , AutoCAD Civil 3D , InfraWorks , AutoCAD
AutoCAD Architecture , Electrical , Map 3D , MEP , Plant 3D , Raster Design

PRODUCT DESIGN COLLECTION
Inventor Professional , AutoCAD

MEDIA & ENTERTAINMENT COLLECTION
MotionBuilder , Mudbox , Maya , 3ds Max

نرم افزارهای شرکت ادوبی مانند Adobe Photoshop, Premiere Pro CC, After Effects CC, Audition CC, Illustrator CC, Lightroom CC

سیستم رندر طراحی مدلینگ پردازش عددی رندرینگ انیمیشن W10000 همچنین مناسب استفاده کنندگان از پلاگین های :

V-Ray for SketchUp ، RealFlow ، MecSoft VisualCAM for SolidWorks ، RhinoCAM for Rhinoceros T Geometric DFMPro , Adobe Camera Raw , MecSoft Visual CAD/CAM , PTC Creo Expert Moldbase Extension v10.0 F000 for Creo Parametric , V-Ray  for 3ds Max , eDrawings Pro Suite for CAD , RhinoShoe for Rhinoceros , PixPlant , Power Surfacing RE for SOLIDWORKS , CARA VR for Nuke  , Genarts Sapphire for After Effects, AVID, OFX , PTC Creo Expert Moldbase Extension M020 for Creo Parametric , B&W SmartAssembly in PTC Creo , 3DCS Variation Analyst for NX , Digital Film Tools All Plugins Bundle for Adobe & OFX , XMesh , Camnetics Suite , Krakatoa MY , Red Giant Complete Suite for Adobe , EFICAD Swood for SolidWorks , Reallusion iClone Pro + Resource Pack + iClone Character Creator + iClone 3DXchange Pipeline , PitStop Pro , MediaReactor Workstation , Astute WidthScribe for Adobe illustrator , Logopress3 for SolidWorks , InventorCAM for Autodesk Inventor , SmithMicro PoserFusion for Poser , GlobalCAD Products , ANSYS nCode DesignLife , SPI SheetMetalWorks for SolidWorks , Geometric NestingWorks , FunctionBay Multi-Body Dynamics for ANSYS MAPublisher for Adobe Illustrator , FTI CATIA V5-Based , Vision 4D Power Reducer Pro for Cinema 4D in CAD , HDRI Studio Pack for cinema 4D , RealFlow , nPower Power Surfacing , the foundry colorway kit for modo , FumeFX for 3Ds Max , Ozone 7 Cloud Factory for 3ds Max ،Maya ،Softimage ،Lightwave , Cinema4D , zentech for Zencrack Camnetics Suite for CAD SolidWorks ,Solid Edge , AutoDesk Inventor , Video Copilot Backlight , Video Copilot Pro Shaders Video Copilot Motion Design , Video Copilot Motion Design pack.
